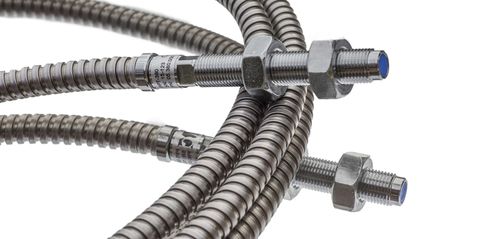

Магнитный бесконтактный датчик

механическийцилиндрическийцифровой

Бесконтактные вихретоковые датчики предназначены для точного измерения вибрации вала и осевого смещения во вращающемся оборудовании. Эти решения для мониторинга необходимы для обеспечения безопасной и эффективной работы таких активов, как гидрогенераторы, турбины, насосы, вентиляторы... Постоянно отслеживая механические характеристики, такие как дисбаланс, несоосность и осевое смещение, бесконтактные датчики позволяют обнаруживать неисправности на ранней стадии, поддерживая стратегии прогнозируемого технического обслуживания, которые сокращают незапланированные простои, повышают надежность и продлевают срок службы оборудования.MC-monitoring предлагает три взаимодополняющих решения для бесконтактных датчиков, каждое из которых разработано в соответствии с конкретными эксплуатационными потребностями:Smart Proximity SystemThe Integrated Proximity ProbeThe Analog Proximity SystemЕсли вам требуется расширенная интеграция данных, упрощенная настройка или надежное соответствие жестким условиям эксплуатации, наш ассортимент бесконтактных датчиков поможет вам с уверенностью контролировать состояние ваших самых важных машин.Smart Proximity System (SPS)Smart Proximity System - это модульное, высокопроизводительное вихретоковое решение, предназначенное для расширенного мониторинга состояния и защиты. Благодаря встроенному интерфейсу Modbus она обеспечивает расчетные значения, основанные на времени, такие как pk, pk-pk, среднее положение вала (зазор). Эти значения вычисляются непосредственно на уровне датчика, что сводит к минимуму необходимость внешней обработки и позволяет легко интегрироваться в современные SCADA, DCS или платформы мониторинга граничных условий.Предварительно обработанные данные о вибрации и положении доступны через ModbusВзаимозаменяемые компоненты (датчик, удлинительный кабель и датчик) упрощают обслуживание и управление запасными частямиДиапазон измерений: 2 мм (8 мВ/мкм) и 4 мм (4 мВ/мкм)Диапазон частот: DC - 10 кГц (-3 дБ)Диапазон температур (датчик и кабель): -От -35 до +180 °CВозможность подключения обработанного выхода 4-20 мАВстроенный цифровой интерфейс ModbusНадежная и герметичная конструкцияСистемы общей длиной 5 или 10 мКомпоненты интеллектуальной системы Proximity Probe (PSP): высокопроизводительный вихретоковый датчик для точных бесконтактных измерений в сложных промышленных условиях.Удлинительный кабель системы Proximity (PSE): коаксиальный кабель промышленного класса для легкого отсоединения вблизи точки измерения, что упрощает установку и обслуживание.Цифровой передатчик Proximity (DPT): основной блок обработки, питающий зонд и преобразующий измеренный сигнал в пригодные для использования данные. Все элементы системы полностью взаимозаменяемы, что обеспечивает быстрое обслуживание на месте и сокращает время простоя без ущерба для производительности или целостности сигнала.Понимание выходов сигналаДинамический выход напряжения: необработанный аналоговый сигнал (8 мВ/мкм или 4 мВ/мкм) для ввода в эксплуатацию, анализа вибраций или прямого мониторинга.Modbus RTU (цифровой выход): доступ в реальном времени к расчетным значениям, таким как средний зазор, пик и смещение от пика к пику.4-Эти выходы позволяют использовать SPS как для непрерывной защиты оборудования, так и для расширенной диагностики, как в устаревших, так и в современных системах.Встроенный датчик приближения (PPT-280)PPT-280 - это компактный, универсальный датчик приближения, предназначенный для быстрой и простой установки без необходимости использования внешних устройств формирования сигнала. Датчик имеет встроенную электронику линеаризации для обеспечения превосходной линейности и активной температурной компенсации. Встроенный генератор с частотой 750 кГц обеспечивает измерение с минимальным эффектом магнитного биения. Он интегрирует вихревые токи в единый герметичный корпус, выдавая на выходе прямое напряжение, пропорциональное положению вала. Дополнительный комплект конфигурации позволяет пользователям настраивать диапазон измерений, напряжение питания и выполнять калибровку на месте, что делает PPT-280 гибким и эффективным решением для стандартного контроля вибрации или осевого положения.Однокомпонентная установка упрощает подключение и экономит место - не требуется внешний драйверКонфигурируемая настройка с помощью комплекта для настройки на месте (опция) для настройки диапазона и полярностиДиапазоны измерения: 2 мм (8 мВ/мкм) и 4 мм (4 мВ/мкм)Частотный диапазон: от 0 до 1,2 кГцВстроенная электронная линеаризация и активная температурная компенсацияПодключение к сети -24 В или +24 В в зависимости от конфигурацииОпционально: комплект конфигурации и цифровой интерфейс для настройки и калибровкиДлина 10 мПрибор PPT-280 идеально подходит для пользователей, которые ищут компактный, автономный датчик приближения, минимизирующий усилия по установке и количество компонентов.Аналоговая система приближения (PPT-080/110)PPT-080/110 - это надежная система датчиков приближения, соответствующая требованиям API 670, разработанная для защиты оборудования в промышленных условиях и опасных средах. Основанная на вихретоковой технологии, система включает в себя датчик, удлинительный кабель и драйвер, обеспечивающий выходное напряжение (или опционально 4-20 мА), прямо пропорциональное смещению вала. Благодаря опциональным сертификатам ATEX, IECEx и CSA, эта система идеально подходит для использования во взрывоопасных средах и регулируемых установках. Это надежный выбор для приложений, требующих высокой надежности, долгосрочной стабильности и полного соответствия стандартам защиты.Полное соответствие стандарту API 670 для защиты критически важного вращающегося оборудованияДоступны сертификаты ATEX и IECEx для использования в опасных зонахДиапазоны линейных измерений и чувствительность: 2 мм и 4 ммСертифицированы для использования во взрывоопасных средахСистемы общей длиной 5 м или 9 мПередатчик с петлевым питанием (4-20 мА)PPT-080/110 - это оптимальное решение для защиты критически важного оборудования на электростанциях, НПЗ и в тяжелой промышленности.Расширенный анализ с CMS-500PMМониторинг вибрации и положения имеет решающее значение для понимания реального состояния вращающегося оборудования. CMS-500P предоставляет инструменты для преобразования этих данных в практические выводы для долгосрочной производительности и надежности.FFT - анализ вибрации на основе частотыБыстрое преобразование Фурье преобразует исходный сигнал вибрации в его частотные компоненты, выявляя механические дефекты, такие как резонанс, дисбаланс или несоосность. Оно необходимо для углубленной диагностики и анализа первопричин.Орбитальный график - вибрация вала в радиальной плоскости (X-Y)Орбитальные графики визуализируют движение вала в реальном времени в горизонтальной плоскости с помощью двух ортогональных бесконтактных датчиков. Этот вид является ключевым для выявления дисбаланса, затирания, нестабильности пленки жидкости или ослабления - особенно во время запуска, остановки или переходных процессов.Shaft Center Line - Радиальное положение вала с течением времени (плоскость X-Y)График Shaft Center Line показывает среднее положение вала в пределах зазора в подшипнике на основе двух ортогональных бесконтактных датчиков. Он показывает, как вал перемещается или смещается со временем из-за изменения нагрузки, теплового эффекта, несоосности или поведения масляной пленки. Это представление особенно ценно для вертикальных машин, где состояние масляной пленки и динамические нагрузки могут вызывать тонкие радиальные смещения. Отслеживая эти тенденции, операторы могут обнаружить развивающиеся механические проблемы и косвенно оценить производительность системы смазки подшипников.ПрименениеГидрогенераторыГазовые и паровые турбиныНасосы, вентиляторы и градирниДоступные моделиSPS: Диапазон измерений от 0,2 мм до 2,2 мм или от 0,2 мм до 4,2 мм; чувствительность 8 мВ/мкм или 4 мВ/мкм; интерфейс ModbusPPT-280: Диапазон измерений от 0,2 мм до 2,2 мм или от 0,2 мм до 4,2 мм; чувствительность 8 мВ/мкм или 4 мВ/мкм; встроенный кабель 10 мPPT-080: Диапазон измерений от 0,25 мм до 2,25 мм; чувствительность 7,87 мВ/мкм; удлинительный кабель 8 м или 4 мPPT-110: Диапазон измерений от 0,4 мм до 4,4 мм; чувствительность 3,94 мВ/мкм; удлинительный кабель 8 м или 4 мPPT-990: Комплект конфигурации для PPT-280Ключевые технические характеристики / спецификации:Бесконтактная вихретоковая технологияДиапазоны измерений: 2мм, 4мм, 0,2-2,2мм, 0,2-4,2мм, 0,25-2,25мм, 0,4-4,4ммЧувствительность: 8мВ/мкм, 4мВ/мкм, 7,87мВ/мкм, 3,94мВ/мкмЧастотный диапазон: DC - 10кГц (SPS), 0-1,2кГц (PPT-280)Диапазон температур: от -35 до +180°C (датчик и кабель)Выход: Сырое напряжение, 4-20 мА (опция), Modbus RTU (цифровой)Соответствие требованиям: API 670, ATEX, IECEx, CSA (опционально)Длина системы: 5 м, 9 м, 10 мНадежная, герметичная конструкция промышленного класса
