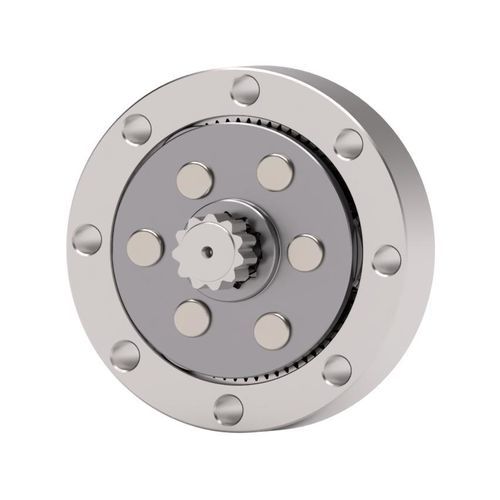

Планетарный редуктор LGU57-M8

коаксиальныйвал-шестерни10-20 Nm

Циклоидный редуктор — TOSCHTEC REDUCER (type-c)
Компактный циклоидный редуктор, спроектированный для обеспечения высокого передаточного отношения при толщине, сопоставимой с традиционными зубчатыми редукторами. Циклоидный принцип позволяет получить большие передаточные отношения без наслоения нескольких планетарных ступеней, что уменьшает занимаемый объём при той же толщине.

Применение

• Модули небольших роботов
• Сервисные роботы
• Лёгкие транспортные средства и мобильные платформы

Технические характеристики

• Передаточное отношение: 30:1 (настраиваемое)
• Габариты: максимальный наружный диаметр Ø79 мм × ширина 37,8 мм (части редуктора Ø63 мм × ширина 37,8 мм)
• Допустимая входная скорость: 3 000 об/мин
• Допустимый выходной момент: 12 Нм
• Вес: примерно 540 г
• КПД: ≈75% (при входе 3 000 об/мин и выходном моменте 12 Нм)

Высокопроизводительный планетарный модуль для высоких скоростей вращения
Рекомендуемый предел выходной скорости для стандартных изделий составляет 1 000 об/мин. Благодаря конструктивным улучшениям шестерёнок разработан высокопроизводительный планетарный модуль, выдерживающий более высокие скорости вращения, что расширяет область применения по сравнению с предыдущими изделиями.

Применимая модель
LGU75-M12 Series

Технические характеристики

• Передаточные отношения: 4:1, 5:1
• Габариты: наружный диаметр Ø75 мм; ширина 24,8 мм
• Допустимая выходная скорость: 2 500 об/мин (4:1), 2 000 об/мин (5:1)
• Допустимый выходной момент: 25 Нм (4:1), 22 Нм (5:1) (значения при допустимой выходной скорости)
• Вес: примерно 500 г
• Люфт: 1,5°
• КПД: 90–95%

Технические параметры

• TOSCHTEC REDUCER (type-c): Передаточное отношение 30:1 (настраиваемое)
• TOSCHTEC REDUCER (type-c): Макс. наружный диаметр Ø79 мм × ширина 37,8 мм (части редуктора Ø63 мм × ширина 37,8 мм)
• TOSCHTEC REDUCER (type-c): Допустимая входная скорость 3 000 об/мин
• TOSCHTEC REDUCER (type-c): Допустимый выходной момент 12 Нм
• TOSCHTEC REDUCER (type-c): Вес approx. 540 г
• TOSCHTEC REDUCER (type-c): КПД ≈75% (при входе 3 000 об/мин и выходном моменте 12 Нм)
• Высокопроизводительный планетарный модуль (LGU75-M12 Series): Передаточные отношения 4:1 и 5:1
• Высокопроизводительный планетарный модуль: Наружный диаметр Ø75 мм; ширина 24,8 мм
• Высокопроизводительный планетарный модуль: Допустимая выходная скорость 2 500 об/мин (4:1), 2 000 об/мин (5:1)
• Высокопроизводительный планетарный модуль: Допустимый выходной момент 25 Нм (4:1), 22 Нм (5:1)
• Высокопроизводительный планетарный модуль: Вес approx. 500 г
• Высокопроизводительный планетарный модуль: Люфт 1,5°
• Высокопроизводительный планетарный модуль: КПД 90–95%
