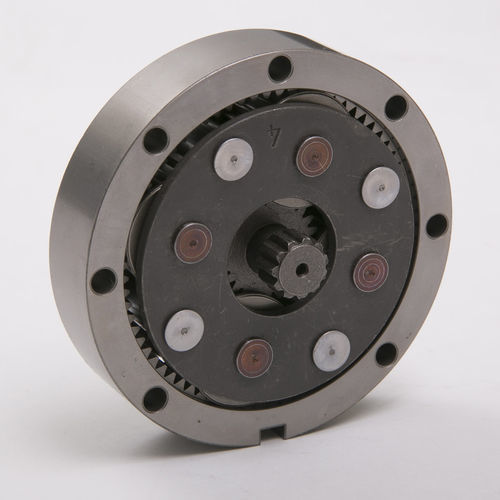

Планетарный редуктор LGU75-M12коаксиальныйвал-шестернирифленый
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный
- Направление осей
- коаксиальный
- Тип вала
- рифленый, вал-шестерни
- Крутящий момент
- 20-50 Nm
- Характеристика конструкции
- компактный, модульный
- Количество уровней
- одноуровневый, многоуровневый
- Рабочая характеристика
- высокоэффективный, малошумный, высокая скорость
- Применение
- машина, для станка, для электрического двигателя, для промышленного применения, для исполнительного устройства, для машины, для подъемно-транспортного оборудования, для DC-двигателя, для транспортных средств, для использования в автомобиле
- Другие характеристики
- по индивидуальному заказу, с высоким качеством
- Скорость вращения
МАКС.: 2 500 rpm
(15 707,9633 rad.min-1)МИН.: 2 000 rpm
(12 566,3706 rad.min-1)- Мощность
МАКС.: 5,23 kW
(7,11 hp)МИН.: 4,61 kW
(6,27 hp)- Коэффициент редукции
МАКС.: 5 unit
МИН.: 4 unit
- Вес
500 g
(17,64 oz)
Описание
Описание
TOSCHTEC REDUCER (type-c) — циклоидный редуктор, разработанный для обеспечения высокого передаточного отношения при компактной осевой толщине. За счёт использования циклоидного механизма достигается меньший наружный диаметр и высокий коэффициент снижения при той же толщине, что и у обычных зубчатых редукторов.
Применение
Технические данные
Передаточное отношение: 30:1 (настраиваемое)
Размеры: макс. наружный диаметр φ79 мм × ширина 37.8 мм (части редуктора φ63 мм × ширина 37.8 мм)
Допустимая входная скорость: 3 000 rpm
Допустимый выходной момент: 12 Nm
Вес: прибл. 540 г
КПД: 75% (при входе 3 000 rpm и выходном моменте 12 Nm)
Технические характеристики
TOSCHTEC REDUCER (type-c) — циклоидный редуктор, разработанный для обеспечения высокого передаточного отношения при компактной осевой толщине. За счёт использования циклоидного механизма достигается меньший наружный диаметр и высокий коэффициент снижения при той же толщине, что и у обычных зубчатых редукторов.
Применение
- Модуль компактного робота
- Сервисный робот
- Малое транспортное средство
Технические данные
Передаточное отношение: 30:1 (настраиваемое)
Размеры: макс. наружный диаметр φ79 мм × ширина 37.8 мм (части редуктора φ63 мм × ширина 37.8 мм)
Допустимая входная скорость: 3 000 rpm
Допустимый выходной момент: 12 Nm
Вес: прибл. 540 г
КПД: 75% (при входе 3 000 rpm и выходном моменте 12 Nm)
Технические характеристики
- Передаточное отношение: 30:1 (может быть изменено)
- Макс. наружный диаметр: φ79 мм × ширина 37.8 мм (части редуктора φ63 мм × ширина 37.8 мм)
- Допустимая входная скорость: 3 000 rpm
- Допустимый выходной момент: 12 Nm
- Вес: прибл. 540 г
- КПД: 75% (при входе 3 000 rpm и выходном моменте 12 Nm)
ВИДЕО
Каталоги
LGU75-M12
2 Страницы
