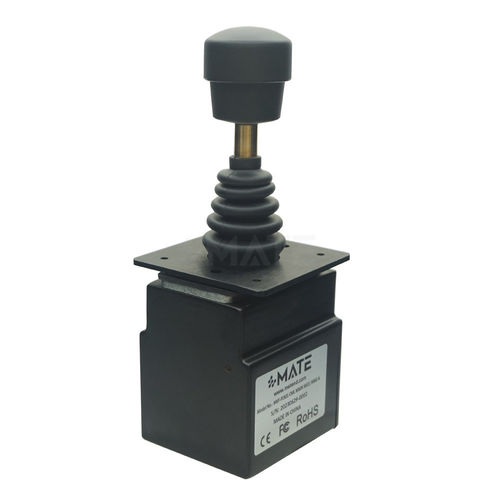

Одноосное движение вперед и назад или однонаправленное управление
Фрикционный замок или пружинный возврат
механическая блокировка центрального и начального (конечного) положенияопционально
Холл и потенциометр выбираются
Дополнительный микропереключатель (максимум 10 А при 30 В пост. тока)
Различные модели ручек могут быть сконфигурированы
Электрические данные
Потенциометр
Сопротивление - 2кОм, 5кОм, 10кОм
Центральный угол - ±3°
Максимальное рассеивание - 0,2 Вт
Зал
Источник питания - 5 ± 0,5 В постоянного тока
Ток питания - <11 мА (установка питания)
Максимально допустимое напряжение перегрузки - 20 В постоянного тока
Обратное максимально допустимое напряжение - -10 В постоянного тока
Допуск линейности выходного сигнала - <±0,2 В
С электронным усилителем
Напряжение питания - 18~36 В пост. тока (U 21~U 25), 9~36 В пост. тока (I 21~I 22)
Потребление тока - 100 МОм (сопротивление изоляции 500 В пост. тока)
Угол прорыва - ±5°
Экологические данные
Рабочая Температура - -30℃~+70℃
Температура хранения - -40℃~+85℃
Угол прорыва - ±5°
Механические характеристики
Угол перемещения - ±37,5°или 75°(в одном направлении)
Тип работы - Пружинный возврат или трение
Сила прорыва - 8Н (пружина) 16Н (трение)
Рабочая сила (макс.) - 18Н (пружина) 16Н (трение)
Максимально допустимая сила - >260Н
Ожидая жизни - > 1 млн циклов (потенциометр), > 5 млн циклов (зал)
вес - 500 г (без ручки)
