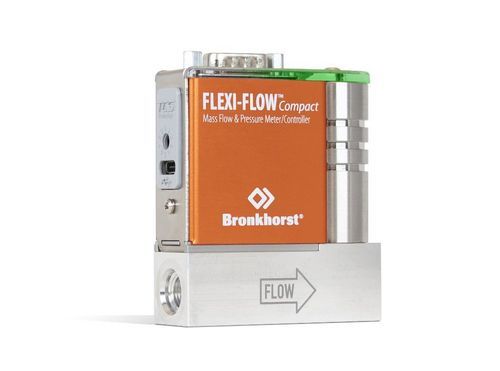

Термический расходомер FF-107 FLEXI-FLOW

массовыйдля водыдля газа

Ключевые особенности

• 8 предустановленных газов, 22 газа доступны через Bronkhorst FlowSuite
• Измерение потока и температуры
• Компактный дизайн
• До 16 бар(g)
• Подключение Bluetooth и USB-C с бесплатным программным обеспечением Bronkhorst FlowSuite
• Быстрый отклик благодаря технологии TCS

Предустановленные газы и диапазоны
Газы | макс. диапазон
N₂, Воздух, H₂ | 5 ln/min
O₂ | 4.5 ln/min
Ar, CH₄ | 4 ln/min
He | 7 ln/min
CO₂ | 3.5 ln/min

Многофлюидная способность
С бесплатным программным обеспечением Bronkhorst FlowSuite вы можете добавить один из 22 доступных газов или создать смеси на приборе. Таким образом, у вас есть многофлюидный прибор для вашего применения: C₂H₂, Воздух, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Вы можете легко подключить прибор к телефону через Bluetooth и использовать его с приложением. В качестве альтернативы, прибор можно подключить к ПК с помощью соответствующих кабелей.

Особенности FF-107 FLEXI-FLOW 5 ln/min

• Многопараметрический выход: фактический массовый поток и температура (прибор)
• Подходит для практически любого типа газа или газовой смеси
• Простое и безопасное подключение через Bluetooth или USB-C
• Расширенные диагностические функции
• Высокая точность благодаря встроенной базе данных газов и преобразованию в реальном времени
• Легко настраивается
• MTBF 145 лет
• Уникальный TCS (Through Chip Sensor)
• Быстрый отклик <30мс
• Компактный дизайн
• Индикатор состояния Namur NE107

Применения

• Реактивное распыление
  • Быстрое отслеживание уставок для контроля толщины и прозрачности слоя
  • Большой динамический диапазон для гибкости в приложении
• Аналитическое оборудование
  • Анализ следовых элементов, Газовая хроматография, ICP спектроскопия, OES спектроскопия, Массовая спектрометрия
  • Отличная повторяемость и долгосрочная стабильность
  • Аналитический класс; низкое выделение газа. Быстрое управление потоком, даже при очень низких расходах.
• Топливный элемент
  • Очень точное и повторяемое как в краткосрочной, так и в долгосрочной перспективе измерение и контроль потока H₂, Воздуха, O₂ и CO₂
  • Быстрое измерение и контроль потока для точности в любое время
  • Большой динамический диапазон измерения и контроля потока для точности в широком диапазоне потоков
  • Компактный для мобильных приложений с ограниченным пространством

Технические характеристики
Система измерения / контроля
Диапазон потока | 0.1...5 ln/min
Точность | ±1.5% Rd плюс ±0.5% FS (при условиях калибровки)
Повторяемость | < ± 0.2% Rd
Отношение регулирования | 1:50
Давление (PN) | 16 бар(g) (232 psi(g))
Температурный диапазон | 0 … 50 °C (32°F … 122°F)
Рабочее давление | 0.8 … 17 бар(a)
Предустановленные газы | Воздух, N2, O2, H2, Ar, He, CH4, CO2; встроенные данные о 22 уникальных газах плюс любые смеси этих газов
Стандартный калибровочный газ | N2
Время отклика (датчик) | <30 мс
Температурный коэффициент | Датчик потока: ноль 0.015% FS/ºC; диапазон 0.05% Rd/ºC
Герметичность, наружу | Типично < 2 x 10-9 mbar l/s He
Чувствительность к положению | Установка в любом положении, чувствительность к положению незначительна

Механические части
Материал (смачиваемые части) | алюминий, нержавеющая сталь, нитрид кремния, эпоксид, оксид алюминия, стекло
Испытательное давление | 25 бар(g)
Процессные соединения | G1/8”BSSP ISO 1179 полости
Уплотнительный материал | FKM 51415
Вес | 250 грамм
Степень защиты | IP40

Электрические свойства
Источник питания | +24 VDc ± 10%
Макс. потребляемая мощность | 0.5 Ватт
Цифровая связь | Modbus-RTU / FLOW-BUS
Электрическое соединение | 9-контактный D-sub male

Характеристики / Технические характеристики

• Модель: FF-107 FLEXI-FLOW 5 ln/min
• Бренд: Bronkhorst
• Диапазон потока: 0.1...5 ln/min
• Точность: ±1.5% Rd плюс ±0.5% FS
• Повторяемость: < ± 0.2% Rd
• Отношение регулирования: 1:50
• Давление: 16 бар(g)
• Температурный диапазон: 0 … 50 °C
• Рабочее давление: 0.8 … 17 бар(a)
• Предустановленные газы: Воздух, N2, O2, H2, Ar, He, CH4, CO2
• Встроенные данные о газах: 22 уникальных газа плюс смеси
• Стандартный калибровочный газ: N2
• Время отклика: <30 мс
• Температурный коэффициент: Датчик потока: ноль 0.015% FS/ºC; диапазон 0.05% Rd/ºC
• Герметичность: Типично < 2 x 10-9 mbar l/s He
• Чувствительность к положению: Установка в любом положении, незначительна
• Материал (смачиваемые части): алюминий, нержавеющая сталь, нитрид кремния, эпоксид, оксид алюминия, стекло
• Испытательное давление: 25 бар(g)
• Процессные соединения: G1/8”BSSP ISO 1179 полости
• Уплотнительный материал: FKM 51415
• Вес: 250 грамм
• Степень защиты: IP40
• Источник питания: +24 VDc ± 10%
• Макс. потребляемая мощность: 0.5 Ватт
• Цифровая связь: Modbus-RTU / FLOW-BUS
• Электрическое соединение: 9-контактный D-sub male
