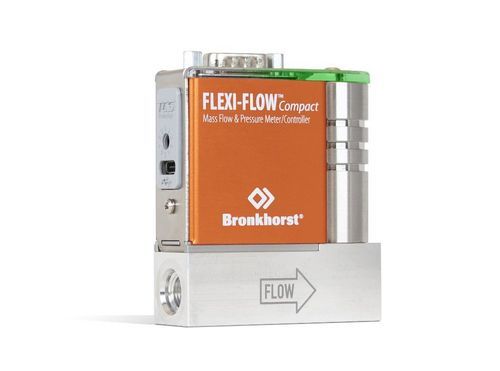

Термический расходомер FF-103 FLEXI-FLOW

массовыйдля газаиз стекла

Ключевые особенности

• 8 предустановленных газов, 22 газа доступны через Bronkhorst FlowSuite
• Измерение потока и температуры
• Компактный дизайн
• До 16 бар(g)
• Подключение Bluetooth и USB-C с бесплатным программным обеспечением Bronkhorst FlowSuite
• Быстрый отклик благодаря технологии TCS

Предустановленные газы и максимальные диапазоны
Газы | макс. диапазон
N₂, Воздух, H₂ | 50 млн/мин
O₂ | 45 млн/мин
Ar, CH₄ | 40 млн/мин
He | 70 млн/мин
CO₂ | 35 млн/мин

Многофлюидная способность
С бесплатным программным обеспечением Bronkhorst FlowSuite вы можете добавить один из 22 доступных газов или создать смеси на приборе. Таким образом, у вас есть многофлюидный прибор для вашего применения: C₂H₂, Воздух, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Вы можете легко подключить прибор к телефону через Bluetooth и использовать его с приложением. В качестве альтернативы, прибор можно подключить к ПК с помощью соответствующих кабелей.

Особенности FF-103 FLEXI-FLOW 50 млн/мин

• Многопараметрический выход: фактический массовый поток и температура (прибор)
• Подходит для практически любого типа газа или газовой смеси
• Простое и безопасное подключение через Bluetooth или USB-C
• Расширенные функции диагностики
• Высокая точность благодаря встроенной базе данных газов и преобразованию в реальном времени
• Легко настраивается
• MTBF 145 лет
• Уникальный TCS (Through Chip Sensor)
• Быстрый отклик <30мс
• Компактный дизайн
• Индикатор состояния Namur NE107

Применения

• Реактивное распыление
  • Быстрое отслеживание уставок для контроля толщины и прозрачности слоя
  • Большой динамический диапазон для гибкости в приложении
• Аналитическое оборудование
  • Анализ следовых элементов, Газовая хроматография, ICP спектроскопия, OES спектроскопия, Массовая спектрометрия
  • Отличная повторяемость и долгосрочная стабильность
  • Аналитический класс; низкое выделение газа. Быстрое управление потоком, даже при очень низких расходах.
• Топливный элемент
  • Очень точное и повторяемое как в краткосрочной, так и в долгосрочной перспективе измерение и контроль потока H₂, Воздуха, O₂ и CO₂
  • Быстрое измерение и контроль потока для точности в любое время
  • Большой динамический диапазон измерения и контроля потока для точности в широком диапазоне потоков
  • Компактный для мобильных приложений с ограниченным пространством

Технические характеристики

• Система измерения / контроля:
  • Диапазон потока: 1...50 млн/мин
  • Точность: ±1.5% Rd плюс ±0.5% FS (при условиях калибровки)
  • Повторяемость: < ± 0.2% Rd
  • Коэффициент регулирования: 1:50
  • Давление (PN): 16 бар(g) (232 psi(g))
  • Температурный диапазон: 0 … 50 °C (32°F … 122°F)
  • Рабочее давление: 0.8 … 17 бар(a)
  • Предустановленные газы: Воздух, N₂, O₂, H₂, Ar, He, CH₄, CO₂ (встроенные данные для 22 уникальных газов плюс любые смеси этих газов)
  • Стандартный калибровочный газ: N₂
  • Время отклика (датчик): <30 мс
  • Температурный коэффициент: Датчик потока: ноль 0.015% FS/ºC; диапазон 0.05% Rd/ºC
  • Герметичность, наружу: Типично < 2 x 10⁻⁹ mbar l/s He
  • Чувствительность к положению: Установка в любом положении, чувствительность к положению незначительна
• Механические части:
  • Материал (смачиваемые части): алюминий, нержавеющая сталь, нитрид кремния, эпоксид, оксид алюминия, стекло
  • Испытательное давление: 25 бар(g)
  • Процессные соединения: G1/8”BSSP ISO 1179 полости
  • Материал уплотнения: FKM 51415
  • Вес: 250 грамм
  • Степень защиты: IP40
• Электрические свойства:
  • Источник питания: +24 VDc ± 10%
  • Макс. потребляемая мощность: 0.5 Ватт
  • Цифровая связь: Modbus-RTU / FLOW-BUS
  • Электрическое соединение: 9-контактный D-sub male
