Клапан со сферическим золотником

пневматическийдля снижения давлениядля контроля расхода

Обзор продукта

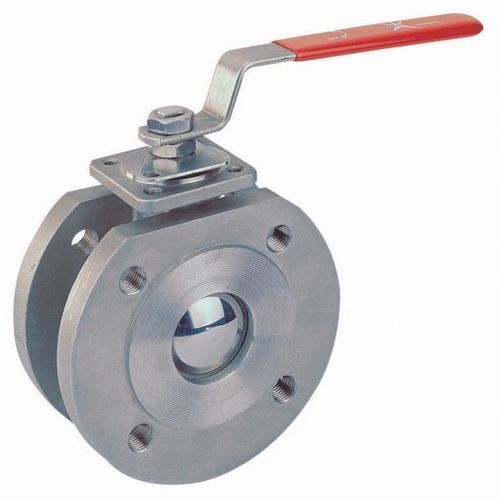

Компактный шаровой клапан типа wafer с полнопроходным отверстием, рассчитан на ANSI Class 150 и PN10/16/40. Легкий и экономящий пространство, корпус из нержавеющей стали CF8M. Доступен в нескольких исполнениях (Standard, Series F98 — fire safe, Series F98A — сертифицирован по ISO 15848-1) и в диапазоне размеров и давлений. Опции: V-подобные шаровые затворы (30°/60°/90°) для регулирования расхода, стандартные уплотнения PTFE/RTFE; альтернативные материалы или сертификаты — по запросу.

Доступные модели

• Standard — Wafer-исполнение, компактная, полнопроходная; доступна с V-шаром 30°/60°/90° для регулирования расхода; опция NACE MR0175 по запросу; размеры 1/2" ~ 6"; давление ANSI Class 150, PN16/40; корпус CF8M; уплотнения PTFE/RTFE стандарт (другие варианты по запросу).
• Series F98 — Series F98, Fire Safe; wafer-исполнение, Direct Mount, fire safe, полнопроходная; соответствует B16.34; размеры 1/2" ~ 4"; давление PN16; материалы корпуса 1.4408 / 1.0619; уплотнения PTFE/RTFE стандарт (другие варианты по запросу).
• Series F98A — Series F98A, ISO15848-1; wafer-исполнение, полнопроходная, сертифицирована по ISO 15848-1; размеры 1/2" ~ 4"; давление PN10/40; материалы корпуса 1.4408 / 1.0619; уплотнения PTFE/RTFE стандарт (другие варианты по запросу).

Сравнение моделей (таблица)
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

Технические характеристики

• Конструкция: Wafer-тип, полнопроходной; компактная, занимающая мало места конструкция.
• Опция V-Port: доступны V-шары 30°, 60°, 90° для регулирования расхода (стандарт для указанных моделей).
• Размеры: диапазоны указаны по моделям — Standard: 1/2" ~ 6"; Series F98 / F98A: 1/2" ~ 4".
• Давления: ANSI Class 150; PN10, PN16, PN40 в зависимости от модели/варианта.
• Материалы корпуса: CF8M (Standard), 1.4408 / 1.0619 (Series F98 / F98A).
• Уплотнения: PTFE / RTFE стандарт; альтернативные материалы уплотнений доступны по запросу.
• Стандарты и сертификаты: соответствует B16.34 (где указано); Series F98A сертифицирована по ISO 15848-1; NACE MR0175 по запросу.
• Опции fire safe: Series F98 обозначена как fire safe (конструкция Direct Mount fire safe).
• Типичные области применения: фланцевые соединения, где требуется компактный wafer-тип полнопроходной шаровой клапан с опциями по сертификации на утечки и регулированию потока.
• Варианты: 3 доступных модели (Standard, Series F98, Series F98A).
