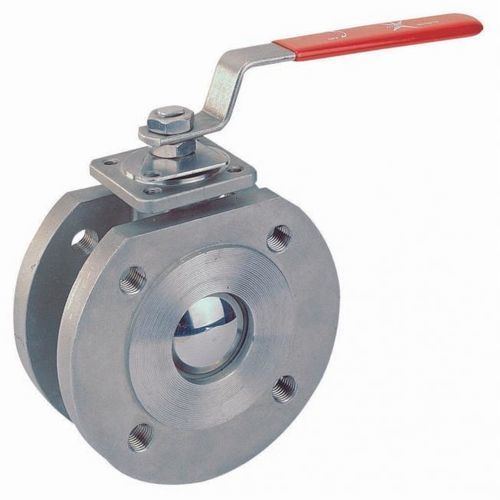

Клапан со сферическим золотником

с ручным управлениемс регулировкой расходас фланцем

Обзор
Компактный дисковый (wafer) полнопроходной шаровой кран, рассчитанный на ANSI Class 150 и PN16/40. Легкий и экономящий место, корпус из нержавеющей стали CF8M; доступен в трех семействах моделей с различными размерами, давлениями и сертификациями.

Модели

• Standard — Wafer-тип, компактный, полнопроходной; доступна шаровая пробка V-профиля 30/60/90° для регулирования расхода; NACE MR0175 по запросу; размеры 1/2" ~ 6"; давление ANSI Class 150, PN16/40; корпус CF8M; сёдла PTFE/RTFE стандартно или другие опции по запросу.
• Series F98 — Series F98, Fire Safe: Wafer-тип, Direct Mount, пожаробезопасная конструкция, полнопроходной; соответствует B16.34; размеры 1/2" ~ 4"; давление PN16; материалы корпуса 1.4408 / 1.0619; сёдла PTFE/RTFE стандартно или другие опции по запросу.
• Series F98A — Series F98A, ISO 15848-1: Wafer-тип, полнопроходной, сертифицирован по ISO 15848-1; размеры 1/2" ~ 4"; давление PN10/40; материалы корпуса 1.4408 / 1.0619; сёдла PTFE/RTFE стандартно или другие опции по запросу.

Сравнение моделей (таблица)
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE (standard) or other options | Wafer type, compact, full port, optional 30/60/90° V-port, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (standard) or other options | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (standard) or other options | Wafer type, full port, ISO 15848-1 certified

Технические характеристики

• Тип: Wafer-тип фланцевый шаровой кран, полнопроходной
• Материалы: корпус CF8M (нержавеющая сталь); альтернативы 1.4408 / 1.0619 там, где указано
• Размеры: 1/2" ~ 6" (некоторые серии ограничены 1/2" ~ 4")
• Давление: ANSI Class 150; PN16/40; PN10/40 в зависимости от серии
• Сёдла: PTFE / RTFE стандартно; другие варианты по запросу
• Особенности конструкции: Компактный wafer-дизайн; опция Direct Mount (Series F98); пожаробезопасная конструкция (Series F98); V-порт шаровые пробки (30/60/90°) для регулирования расхода
• Сертификации / стандарты: Соответствует B16.34 (где указано); Series F98A сертифицирована по ISO 15848-1; NACE MR0175 доступна по запросу
• Варианты: Три семейства моделей — Standard, Series F98 (Fire Safe), Series F98A (ISO 15848-1)
