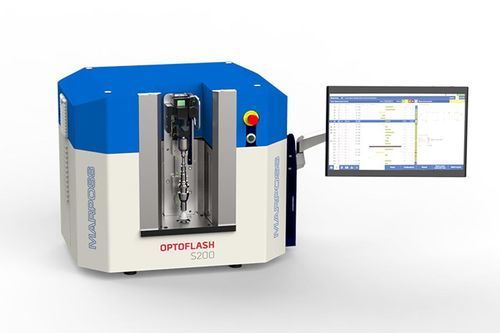

Оптический калибратор OPTOFLASH™

Обзор
OPTOFLASH™ — оптическое измерительное решение на базе нескольких фиксированных 2D-оптических датчиков. Оно восстанавливает 3D-форму детали для быстрой и повторяемой проверки качества малых валов, крепежа, точёных деталей и критичных медицинских и авиационных компонентов.

Ключевые характеристики

• Измерение на основе нескольких фиксированных 2D-датчиков, объединённых в единое результирующее изображение без разрывов в местах стыковки.
• 3D-реконструкция геометрии детали, полученная из изображений 2D-датчиков.
• Отсутствие перемещений по оси Z (фиксированные датчики), что обеспечивает очень быстрые циклы измерений и высокую стабильность при длительных сериях производства.
• Осевая зона измерения до 300 мм — мировой первый случай для оптического прибора с таким осевым диапазоном при использовании нескольких фиксированных 2D-датчиков.
• Новый переработанный графический интерфейс, упрощающий программирование, настройку и визуализацию результатов измерений.

Преимущества

• БЫСТРО – выполняет очень короткие циклы (пример: 100 статических измерений примерно за 2 секунды).
• УДОБНАЯ ВИЗУАЛИЗАЦИЯ – 3D-реконструкция обеспечивает более чёткое представление измеренных деталей.
• УДОБНО ПРЕГРАММИРОВАТЬ – интерфейс ПО "Optic" позволяет быстро настроить измерения сканированием детали.
• ПРОСТО В ЭКСПЛУАТАЦИИ – нажмите "Start", чтобы выполнить измерения за секунды.
• НИЗКИЕ ТРЕБОВАНИЯ К ОБСЛУЖИВАНИЮ – фиксированное расположение оптики снижает механический износ и сохраняет метрологические характеристики на протяжении миллионов циклов.

Области применения

• Контроль крепежных изделий
• Точёные детали высокой точности
• Зубные имплантаты и стоматологические компоненты
• Малогабаритные валы и детали для станков
• Контроль медицинских и авиационных компонентов

Примечания
Технические характеристики и полные данные доступны в(х) брошюре(ах) продукта в разделе загрузок.

Технические характеристики / спецификации

• Model name: OPTOFLASH™
• Technology: multiple fixed 2D optical sensors with image stitching and 3D reconstruction
• Axial measurement range: up to 300 mm
• Performance example: capable of performing 100 static measurements in about 2 seconds
• Motion: absence of Z-axis movements (fixed sensors) for high speed and reliability
• Software: new GUI ("Optic" interface) for easy programming, measurement setup and result visualization
• Primary application fields: fasteners, turned parts, dental implants, small shafts, machine-tool components, medical and aerospace parts
• Maintenance: minimal maintenance requirements due to absence of moving optical axes
