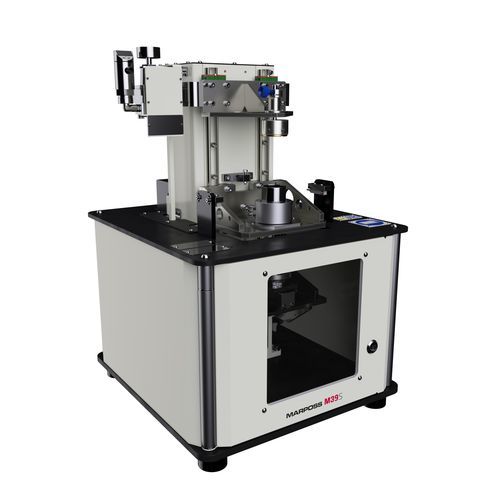

Измерительная система диаметра M39S

длиныэлектроннаявала

M39S – сверхточная прецизионная измерительная система для проверки сопрягаемых цилиндрических компонентов. Она предназначена для сканирования внутреннего диаметра отверстия, а также внешнего диаметра вала и оценки их зазора сопряжения по всей их осевой длине, с возможностью графического отображения сопрягаемых поверхностей. При использовании технологии пневматического измерения в сочетании с воздушным электронным преобразователем Марпосс гарантируются точные результаты измерений на субмикронном уровне даже при измерении параметров очень мелких деталей. ОБЛАСТЬ ПРИМЕНЕНИЯ • Установки контроля качества с ручной загрузкой и разгрузкой рядом с производственной линией, измерение перед процессом обработки, для шлифования на одинаковый диаметр в сборке • Измерение после обработки, с компенсацией на основе обратной связи, направляемой в станок • Установки для классификации деталей • Измерительные установки на линиях сборки с комплектовкой деталей по размерам ТЕХНОЛОГИЯ ИЗМЕРЕНИЯ • Пневматический калибр-пробка для контроля отверстий (поставляются кольцевые или прямые струйные типы) • Пневматический калибр-кольцо для контроля внешних отверстий (поставляются кольцевые или прямые струйные типы) • Специальные решения для измерений с контактно-электронной пробкой или кольцевыми датчиками ПРИНЦИП ИЗМЕРЕНИЯ Измерительная пробка перемещается с постоянной скоростью при помощи моторизованного ползуна внутри измеряемого отверстия, и показания значения диаметра постоянно сохраняются.
