RCS-3600 Датчик переменного тока трехфазного RopeCT

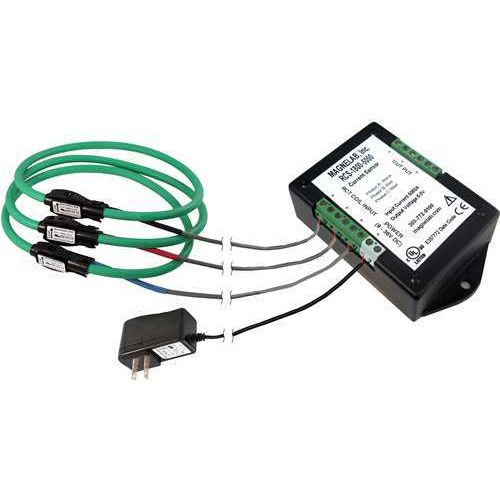

Интегратор серии трехфазных датчиков переменного тока RCS-3600 (кондиционер сигнала) преобразует входное напряжение RopeCT (катушки Роговского) в выходное напряжение переменного тока 0,333 вольт. Интегратору необходим источник питания постоянного тока, работающий от 9 до 36 В пост. тока. Интегратор поставляется с винтовыми клеммами (на фото) или с гибкими кабелями разгрузки от натяжения, прикрепленными к интегратору. RCS-3600 - это 36-дюймовый канат, который поставляется с несколькими вариантами мощности усилителя.
Примечание: интегратору требуется источник питания от 9 до 36 В пост. тока, который не входит в комплект поставки.
RCS-3600 Датчик переменного тока RopeCT | Описание
Магнелаборатория RCS-3600 представляет собой трехфазный комплект гибкого трансформатора, который преобразует входной ток переменного тока до 5000 Ампер в выходной сигнал 333 мВ. Комплект RCS-3600, который поставляется с тремя 36-дюймовыми гибкими канатными катушками и одним интегратором (кондиционером сигнала), который преобразует напряжение RopeCT в выходное напряжение 333 мВ переменного тока. Интегратору необходим источник питания постоянного тока, работающий в диапазоне от 9 до 36 В пост. тока. RCS-3600 обеспечивает очень широкий диапазон входных токов. Продукт работает от 10% до 130% номинального тока с точностью до 1%. Например, RCS-3600-500, которая является версией 500A, будет иметь точность 1% от 50A до 650A. Каждый из трехфазных RopeCT имеет длину 36 дюймов (диаметр 12 дюймов).
Дополнительная информация
Вес 0.997903214 кг
Amp Rating 1000, 1500, 2000, 250, 2500, 3000, 400, 4000, 500, 5000, 800
Входной AC
Выход 0.333 Вольт
Тип продукта Роговская катушка, КТ веревки
---
