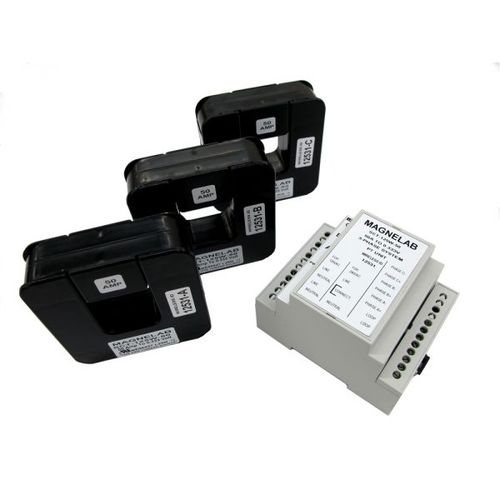

Токоприемник с трансформатором SCT-125W series

на DIN-рейкеACтрехфазовый

0.Выход 333 В переменного тока 1,25-дюймовое отверстие SCT Беспроводной датчик тока SCT-125W серии Split-Core 3-Phase от Magnelab - это небольшой беспроводной датчик тока переменного тока с разъемным сердечником, идеально подходящий для упрощения установки на существующей электропроводке за счет защелкивания вокруг проводника без дополнительных проводов или соединений. Он преобразует до 800 ампер входного переменного тока в выходное напряжение 0,333 В или 1,0 В RMS. Каждый ТТ содержит радиочастотную связь, питающуюся от измеряемого тока, которая соединяется с контроллером (PT-блоком) для любого тока свыше 5 А. В комплект поставки входят 3 беспроводных токовых датчика AC Wireless с расщепленным сердечником и один контроллер (блок PT). Контроллер обеспечивает три выхода, которые соответствуют трем удаленным ТТ по амплитуде и фазе. Типичные применения Устройства этого типа обычно используются для регистрации, протоколирования данных, управления энергией, мониторинга мощности и распределения затрат. Все устройства SCT поставляются с самоблокирующимся механизмом. Кроме того, возможно крепление контроллера на DIN-рейку. Опции и общие технические характеристики Если вам нужен трансформатор, рассчитанный на большее количество ампер, мы также предлагаем беспроводной трансформатор тока SCT-200W, рассчитанный на 1500 ампер. Трансформатор тока SCT-125W принимает входной ток до 800 ампер и выдает на выходе 0,333 вольта. Точность линейности составляет 1% в любую сторону от 10% до 130% от номинального тока. Фазовый угол при номинальном токе составляет менее 1 градуса. Рабочая и измерительная частота SCT-125W составляет 60 Гц (50 Гц по запросу для Европы и других регионов) с диапазоном 10 метров. Хотя каждый беспроводной ТТ не требует внешнего питания, контроллер требует 120 или 240 вольт переменного тока.
