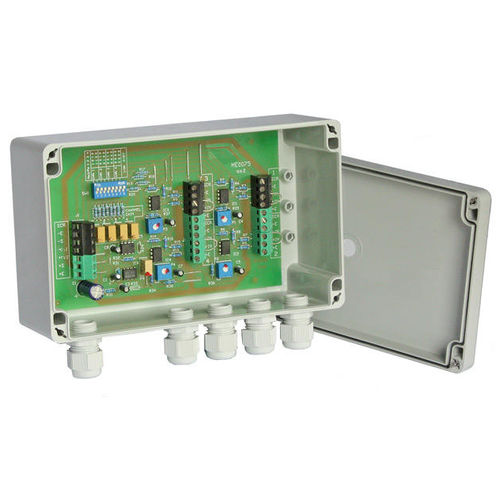

Соединительная коробка с активным суммированием JBA

на DIN-рейкегерметичнаяIP65

JBA - это активная суммирующая распределительная коробка, обеспечивающая подключение до четырех тензометрических датчиков, таких как тензодатчики, датчики силы, датчики давления, датчики крутящего момента и т. д. Он получает питание от главного прибора, такого как LCA20 и LCD20. Усиление отдельных каналов настраивается с помощью 8-позиционного DIP-переключателя и многооборотных потенциометров для получения общего усиления входа/выхода 1:1. Например, если подключены три датчика, каждый из них получает усиление 0,33, так что при суммировании общее усиление равно единице. В этом случае вся установка отображается на компьютере как один манометр. Любое результирующее смещение (Zero) не регулируется, но может быть компенсировано в главном приборе. Для простой схемы суммирования без обрезки и компенсации угла используйте пассивную распределительную плату тензодатчика (JPP), а для контроля неисправностей и сигнализации об обнаружении неисправностей - распределительную коробку тензодатчика с контролем неисправностей (LCI). Точное и простое суммирование до 4 тензометрических датчиков нагрузки Включение угловой коррекции для компенсации производственных допусков и нагрузки при установке нескольких тензодатчиков Индивидуальная регулировка усиления для каждого канала Упрощает установку многоэлементных платформ, силосов, резервуаров и бункерных систем взвешивания Широкий диапазон входного сигнала - от 0,5 до 20 мВ/В Отсутствие взаимодействия между смещением и коэффициентом усиления Отсутствие взаимодействия между каналами во время калибровки Поставляется предварительно смонтированным в корпусе с перегородкой (JBA, как показано на главной фотографии выше),
