Миниатюрный формирователь сигнала SGABCM

для датчиков силы

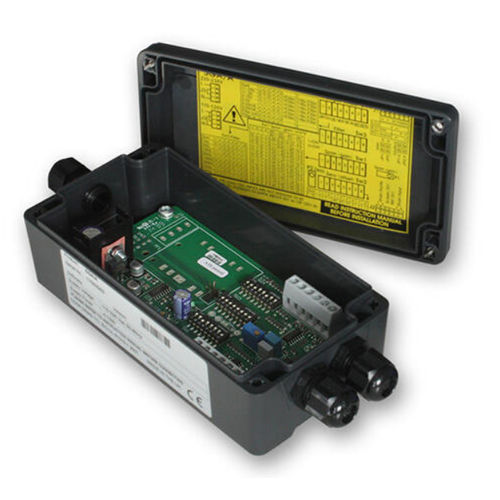

SGABCM - это дополнительная печатная плата, которая облегчает подключение полумостового или четвертьмостового тензодатчика к кондиционеру тензодатчиков SGA. Это устройство также можно приобрести вместе с SGA. Печатная плата поставляется с резистором 5ppm/°C для завершения моста 350 Ом (как четверть, так и половина) и резистором калибровки шунта. SGABCM совместим со всеми вариантами SGA, т.е. SGA/A, SGA/D и SGA, оснащенными модулем изолированного питания постоянного тока IS1224. Простая установка - просто ввинчивается в существующий разъем тензодатчика на SGA Встроенные винтовые клеммные соединения позволяют использовать широкий диапазон резисторов для мостового перехода, что обеспечивает установку на месте без паяльного оборудования Высокостабильные резисторы (5ppm/°C) установлены для "неподвижных" плеч моста Полумостовой тензорезистор просто подключается к модулю BCM через винтовые клеммы, никаких дополнительных компонентов не требуется Четвертьмостовой тензометрический датчик вместе с завершающим резистором может быть подключен для сжатия или растяжения (стягивания), что дает положительный результат Малая площадь: приблизительно 53x32 мм, ввинчивается в существующий разъем J2 SGABCM можно заказать в сочетании с SGA/A или D или заказать отдельно для дооснащения существующих SGA Имеются винтовые клеммы для установки шунтирующего резистора "калибровки шунта" (shunt cal) для периодической проверки целостности тензодатчика(ов), проводки и калибровки удаленная калибровка шунта может быть выполнена путем подачи напряжения на миниатюрное реле 24 В, установленное на BCM. Одновременная калибровка шунта может выполняться для нескольких SGA в установке
