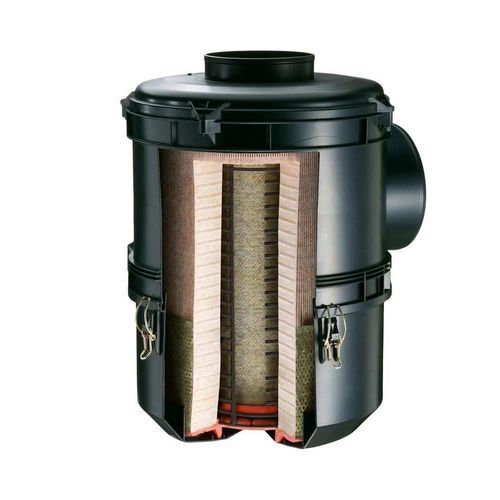

Воздушный фильтрующий элемент NLG series

для удаления пылииз пластикаиз стекловолокна

Обзор
Серия NLG, разработанная компанией MANN+HUMMEL, представляет собой экономичное модульное решение для фильтрации всасываемого воздуха в различных промышленных приложениях. Серия обеспечивает комбинацию диаметров и длин корпуса, а также три основные варианты для соответствия уровню запылённости и условиям монтажа. NLG Pico — одноступенчатая конструкция для низкой запылённости; NLG Piclon добавляет тангенциальную предварительную сепарацию для средней запылённости; NLG Pico with DualSpin сочетает элемент Pico с внешним циклонным предсепаратором для высокой запылённости.

Варианты

• NLG Pico: Одноступенчатый воздушный фильтр для приложений с низкой запылённостью.
• NLG Piclon: Двухступенчатый воздушный фильтр с тангенциальной предварительной сепарацией для средней запылённости.
• NLG Pico with DualSpin: Комбинированный фильтр (одноступенчатый элемент) с внешним циклонным предсепаратором для приложений с высокой запылённостью.

Технические характеристики

• Режим работы: Одноступенчатый (NLG Pico) / Двухступенчатый (NLG Piclon) / Комбинация с внешним предсепаратором (NLG Pico with DualSpin).
• Область применения: От низкой до высокой запылённости — коммерческие автомобили, компрессоры, судовые двигатели, строительная и сельскохозяйственная техника.
• Диапазон объёмного расхода: 10–45 м³/мин (NLG Pico), 10–40 м³/мин (NLG Piclon), 18–50 м³/мин (NLG Pico with DualSpin).
• Предсепаратор: Нет (Pico) / Тангенциальный (Piclon) / Циклон (DualSpin).
• Эффективность предсепарации с пылевым клапаном: - / 75 % / 80 % (соответственно Pico / Piclon / DualSpin).
• Эффективность предсепарации при продувке (5 %): - / >80 % / >84 %.
• Эффективность окончательной очистки: >99,99 % (Pico, Piclon) / >99,97 % (Pico with DualSpin).
• Удаление пыли: Опциональный пылевой выпускной клапан (Piclon, DualSpin) с опциональной продувкой.
• Монтаж: Возможна вертикальная и горизонтальная установка; ориентация может зависеть от положения выпускного клапана.
• Концепция обслуживания: Переднее обслуживание со стандартными креплениями; замена элемента без инструмента с использованием стандартных проволочных хомутов.
• Дополнительная защита от проникновения воды: Опционально.

Преимущества продукта

• Корпус: коррозионно‑стойкий, пластик с армированием стекловолокном для длительного срока службы в жестких условиях.
• Фильтрующие элементы: без металла, полностью сжигаемы для экологичной утилизации.
• Гибкие положения входного патрубка и модульные размеры для простого адаптирования к различному оборудованию.
• Встроенные резьбовые вставки для быстрой первоначальной установки на транспортное средство или машину.
• Стандартные крепления обеспечивают быструю замену фильтрующего элемента без специнструмента.

Подробности
Модульная система для высокой гибкости
Модульная конструкция NLG предусматривает четыре диаметра, которые могут комбинироваться с тремя длинами корпуса, образуя 12 базовых вариантов. Это позволяет оптимально подбирать конфигурацию под местные требования: для стандартных версий обычно достаточно короткого корпуса и коротких элементов; при повышенной запылённости применяются более длинные корпуса и элементы для увеличения ресурса. Стандартные патрубки и простое крепление кронштейна облегчают модернизацию и замену.

Подходит для экстремальных условий
Опция предсепаратора DualSpin предназначена для высоких запылённостей и условий уборки урожая. Она обеспечивает предсепарацию выше 84 % при снижении перепада давления по сравнению с тангенциальным Piclon. Антистатический корпус предсепаратора и увеличенные сечения потока помогают предотвратить засорение и пригодны для отделения органических частиц. Вставки направляющих лопаток покрывают расходный диапазон 18–50 м³/мин.

Технические спецификации

• Режим работы: Одноступенчатый / Двухступенчатый / Комбинация с внешним предсепаратором.
• Область применения: Низкая — высокая запылённость (коммерческие автомобили, компрессоры, судовые двигатели, строительная и сельскохозяйственная техника).
• Диапазон объёмного расхода: 10–45 м³/мин (Pico), 10–40 м³/мин (Piclon), 18–50 м³/мин (Pico with DualSpin).
• Варианты предсепаратора: Нет / Тангенциальный / Циклон.
• Эффективность предсепарации с клапаном: 75 % (Piclon), 80 % (DualSpin).
• Эффективность предсепарации при продувке (5 %): >80 % (Piclon), >84 % (DualSpin).
• Эффективность окончательной очистки: >99,99 % (Pico, Piclon), >99,97 % (Pico with DualSpin).
• Удаление пыли: Опциональный выпускной клапан и опциональная продувка (Piclon, DualSpin).
• Монтаж: Вертикально и горизонтально; зависит от положения выпускного клапана.
• Концепция обслуживания: Переднее обслуживание, стандартные крепления, замена элемента без инструмента.
• Защита: Дополнительная защита от воды опциональна.
• Материалы корпуса: Пластик, армированный стекловолокном; корпус предсепаратора доступен в антистатическом пластике.
