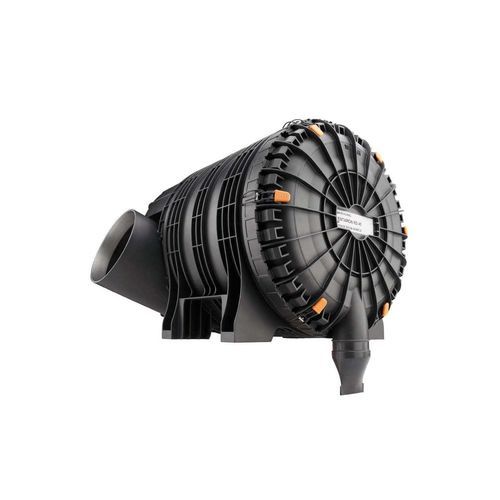

Фильтрационная установка с картриджем ENTARON XD/MD

для твердых частицфильтрующим картриджемвоздушная

Обзор
Серии ENTARON XD и ENTARON MD от MANN+HUMMEL — воздухоочистители с корпусом из стекловолоконного армированного пластика, разработанные для тяжелых мобильных и промышленных применений. ENTARON XD — двухступенчатая версия с тангенциальным входом сырого воздуха; ENTARON MD — одноступенчатая версия, оптимизированная для малого начального сопротивления.

Ключевое назначение
Предназначены для работы в условиях высокой и переменной запыленности: серия ENTARON сочетает проверенную эффективность отделения загрязнений с модульной пластиковой конструкцией, что обеспечивает снижение веса и упрощение обслуживания при высоких значениях эффективности отделения.

Преимущества продукта

• Надежная защита двигателя за счёт высокой начальной и конечной эффективности отделения
• Повышенная надежность благодаря фильтрующим элементам с улучшенной системой уплотнений
• Снижение веса примерно на 10% по сравнению с традиционными металлическими или гибридными решениями
• Модульная конструкция для гибкой конфигурации
• Сменные элементы без инструментов с цветовой кодировкой креплений для быстрого обслуживания

Детали
Прочный корпус
Корпуса изготовлены из стекловолоконного армированного пластика с ребрами жесткости. Трехсекционная конструкция приварена к тангенциальному входу сырого воздуха специальным шовным процессом для фиксации ориентации и интегрированных кронштейнов. Выход чистого воздуха усилен металлическим кольцом, допускающим момент затяжки хомутов до 5 N·m. Высокая эффективность предварительного отделения ENTARON XD делает его пригодным для работы при больших нагрузках пылью и часто исключает необходимость внешнего предварительного сепаратора.

Умные решения
Комфортные фиксаторы имеют цветокодированные элементы управления и защёлкивающиеся носики, которые фиксируются при снятии или установке крышки. Корпус интегрирует соединение для сервисного переключателя/индикатора и обеспечивает возможности крепления с проходными отверстиями (стандарт) или резьбовыми вставками (по запросу).

Высокопроизводительные фильтрующие элементы

• Новая система уплотнения обеспечивает надежное прилегание элемента к корпусу
• Прочные пластиковые центральные трубы для усиления элемента (не применяется для ENTARON XD/MD 40)
• Более прочный фильтрующий материал для увеличенного срока службы
• Технология фиксирующей клеевой нити для стабилизации складок в любых эксплуатационных условиях
• Элемент безопасности, ввинченный в корпус, предотвращает случайное извлечение при обслуживании
• Дополнительные варианты основных и вторичных элементов доступны как опции

Технические характеристики

• Режим работы: ENTARON XD — двухступенчатый; ENTARON MD — одноступенчатый; ENTARON MD 40 с DualSpin XT — комбинация с внешним предварительным сепаратором
• Область применения: XD — мобильная техника при очень высокой запыленности (строительные машины, комбайны, мобильные краны, передвижные компрессоры и т.д.); MD — стационарные установки при низкой запыленности (стационарные станки, электростанции, компрессоры и т.д.); DualSpin — приложения с экстремальной пылевой нагрузкой
• Диапазон расхода: ENTARON XD 7–40 м³/мин; ENTARON MD 20–40 м³/мин
• Эффективность предварительного отделения: до 92% (при продувке) для XD; около 87% (с клапаном сброса пыли)
• Эффективность конечного отделения: до >99,99% в зависимости от версии
• Установка: возможна вертикальная и горизонтальная установка в зависимости от положения клапана сброса пыли
• Сервисная концепция: доступ спереди с комфортными фиксаторами; смена элементов без инструментов
• Дополнительная защита от попадания воды: ENTARON XD 14–28 по запросу, XD 40 в стандартной комплектации

Дополнительная информация
Доступны каталоги и техническая документация с характеристическими кривыми, номерами заказов и инструкциями по монтажу/обслуживанию.

Технические спецификации

• Материалы: корпус из стекловолоконного армированного пластика; металлическое усилительное кольцо на выходе чистого воздуха
• Конструкция корпуса: трехсекционный корпус, сваренный с входом сырого воздуха, с интегрированными кронштейнами для ориентации
• Снижение веса: примерно на 10% легче по сравнению с металлическими/гибридными аналогами
• Уплотнение: современная система уплотнений для надежной посадки элементов
• Фильтрующий материал: прочный материал с фиксацией складок клеевой нитью
• Центральная труба: пластиковые центральные трубы для усиления (кроме ENTARON XD/MD 40)
• Обслуживание: доступ спереди, цвет кодированные комфортные фиксаторы, смена элементов без инструментов
• Крепление: проходные отверстия стандартно; резьбовые вставки по запросу
• Сервисные функции: соединение для сервисного переключателя/индикатора; элемент безопасности, ввинченный в корпус
• Производительность: конечная эффективность отделения до >99,99%; предварительное отделение до 92% при продувке
• Диапазоны расхода: ENTARON XD 7–40 м³/мин; ENTARON MD 20–40 м³/мин
• Типичные применения: тяжелая мобильная техника (XD), стационарные низкопылевые применения (MD), специальные комбинации для экстремальных пылевых нагрузок
