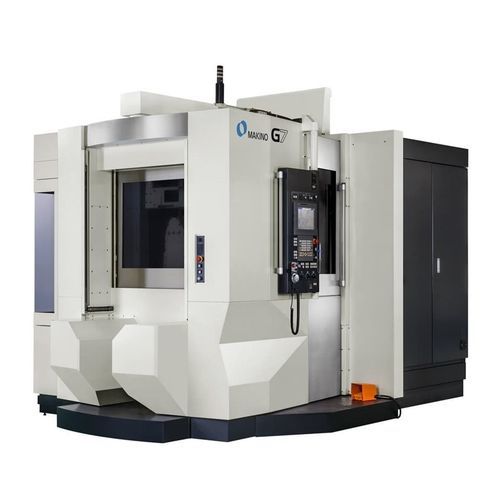

Обрабатывающий центр ЧПУ 5 осей G7

горизонтальный60 инструментовдля фрезерования

Обзор продукта
Makino G7 — 5‑осевой горизонтальный шлифовально‑обрабатывающий центр, способный выполнять шлифование, фрезерование, сверление и развертывание/нарезание резьбы в одной установке. Предназначен для работы с требовательными материалами и сложными геометриями; объединение операций на одной машине сокращает непроизводительные времена.

Области применения

• Шлифование Inconel® и других никелевых сплавов
• Шлифование root‑form профилей
• Шлифование лопаток и венцов турбин для авиационно‑космической отрасли

Техническая сводка

• Ось A: отсутствует
• Ось B: 270° (-90° до +180°)
• Ось C: 360°
• Обороты шпинделя: 12 000 об/мин
• Ход быстрого перемещения: 48 000 mm/min (X,Y) и 43 000 mm/min (Z)
• Скорость подачи при резании: 48 000 mm/min (X,Y) и 43 000 mm/min (Z)
• Макс. заготовка: 535 Ø x 400 SR
• Макс. полезная нагрузка: 120 kg
• Емкость ATC: 60 инструментов
• Макс. длина инструмента (CAT): 360 mm
• Макс. длина инструмента (HSK): 420 mm
• Макс. диаметр инструмента: 70 mm / 220 mm (с ограничением)
• Макс. вес инструмента: 12 kg

Эксплуатационные заметки
G7 позволяет переходить от фрезерования к шлифованию на одной и той же машине, сокращая затраты на оборудование и обеспечивая выполнение нескольких операций в одной установке для устранения времени вне резания. Решение подходит для никелевых материалов и root‑form геометрий, часто встречающихся в аэрокосмическом производстве.

Характеристики / спецификации

• Палета: 250 mm (9.8 in)
• Ход X: 690 mm (27.2 in)
• Ход Y: 650 mm (25.6 in)
• Ход Z: 730 mm (28.7 in)
• Ось A: отсутствует
• Ось B: 270° (-90° до +180°)
• Ось C: 360°
• Скорость шпинделя: 12 000 об/мин
• Ход быстрый (X,Y): 48 000 mm/min (1,890 ipm)
• Ход быстрый (Z): 43 000 mm/min (1,693 ipm)
• Подача резания (X,Y): 48 000 mm/min (1,890 ipm)
• Подача резания (Z): 43 000 mm/min (1,693 ipm)
• Макс. заготовка: 535 Ø x 400 SR (21 in Ø x 15.7 in SR)
• Макс. полезная нагрузка: 120 kg (265 lbs)
• Емкость ATC: 60 инструментов
• Макс. длина инструмента (CAT): 360 mm (14.2 in)
• Макс. длина инструмента (HSK): 420 mm (16.5 in)
• Макс. диаметр инструмента: 70 mm / 220 mm * (2.8 in / 8.7 in * с ограничением)
• Макс. вес инструмента: 12 kg (26 lbs)
