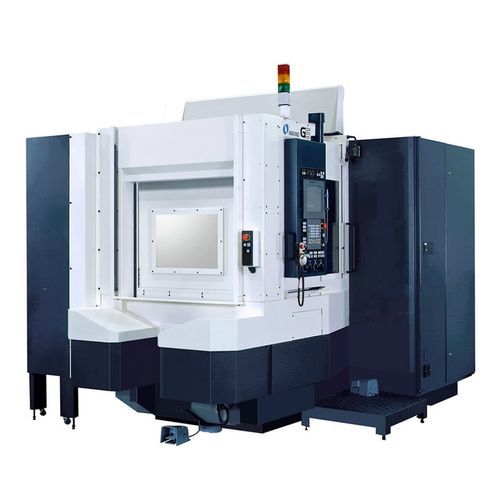

Шлифовальный центр для мехобработки лопаток турбины G5

горизонтальныйЧПУ5 осей

Обзор
5-осевая CNC шлифовальная машина, разработанная для высокоточных турбинных деталей и сложных вращающихся компонентов.

Краткое описание продукта
G5 — это 5-осевой горизонтальный обрабатывающий центр, который объединяет шлифование, фрезерование, сверление и нарезание резьбы в одной наладке. Возможность выполнения нескольких операций на одном станке устраняет неценностные затраты времени, снижает требования к оборудованию и сокращает время изготовления деталей — критически важно для аэрокосмической отрасли и производства прецизионных вращающихся деталей.

Ключевые возможности

• Горизонтальная конфигурация 5 осей (оси B и C)
• Интегрированное шлифование, фрезерование, сверление и нарезание резьбы в одном станке
• Обработка в одной наладке для исключения времени вне резания
• Разработана для высокоточных турбинных компонентов и сложных геометрий
• 60-позиционный автоматический сменщик инструментов (ATC) для гибкости оснастки

Технические характеристики (метрические)
Ось A: отсутствует
Ось B: 270° (-90° до +180°)
Ось C: 360°
Частота вращения шпинделя: 12 000 rpm
Скорость быстрого перемещения: 48 000 mm/min
Скорость подачи резания: 48 000 mm/min
Максимальная область обработки: Ø 440 x 380 SR
Максимальная грузоподъёмность: 120 kg
Вместимость ATC: 60 инструментов
Макс. длина инструмента (CAT): 360 mm
Макс. длина инструмента (HSK): 400 mm
Макс. диаметр инструмента: 70 mm / 220 mm (с ограничением)
Макс. масса инструмента: 12 kg

Технические характеристики (имперские)
Паллет: 9.8"
Ход X: 20.5"; Y: 22.0"; Z: 23.6"
Ось A: отсутствует
Ось B: 270° (-90° до +180°)
Ось C: 360°
Частота вращения шпинделя: 12 000 rpm
Скорость быстрого перемещения: 1,890 ipm
Скорость подачи резания: 1,890 ipm
Макс. область обработки: Ø 17.3 x 15 SR
Макс. грузоподъёмность: 265 lbs
Вместимость ATC: 60 инструментов
Макс. длина инструмента (CAT): 14.2"
Макс. длина инструмента (HSK): 15.7"
Макс. диаметр инструмента: 2.8" / 8.7" (с ограничением)
Макс. масса инструмента: 26 lbs

Применение / Преимущества

• Комбинирует фрезерование и шлифование в одной наладке для исключения неценностных операций
• Сокращает затраты на оборудование и общее время изготовления
• Оптимизирована для турбинных компонентов и других прецизионных вращающихся деталей, используемых в авиации и энергетике

Сведения о модели

• Модель: G5 (5-осевая CNC шлифовальная машина)
• Оси: B-ось 270° (-90° до +180°); C-ось 360°; A-оси нет
• Частота шпинделя: 12 000 rpm
• Скорость быстрого перемещения / подача: 48 000 mm/min (1,890 ipm)
• Макс. область обработки: Ø 440 x 380 SR (Ø 17.3 x 15 SR)
• Макс. грузоподъёмность: 120 kg (265 lbs)
• Оснастка: ATC 60 инструментов; макс. длина инструмента CAT 360 mm / 14.2"; макс. длина HSK 400 mm / 15.7"
• Макс. диаметр инструмента: 70 mm / 220 mm (с ограничением) — 2.8" / 8.7" (с ограничением)
• Макс. масса инструмента: 12 kg (26 lbs)
