Орбитальная сварочная головка T-Head 419 series

GTAWс охлаждением водойавтоматическая

Краткое описание

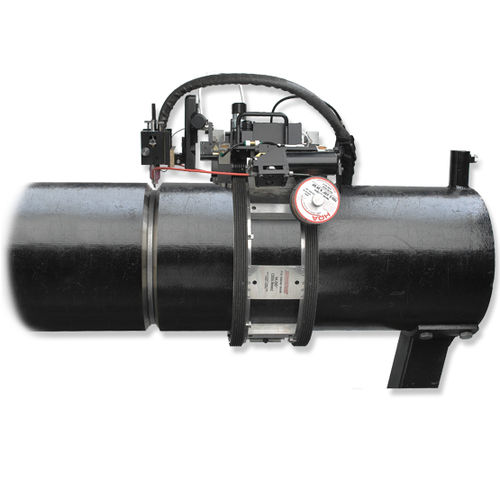

Сварочная головка Magnatech T-Head 419 предназначена для точной многопроходной орбитальной сварки по методу GTAW для соединений «труба–труба» и «труба–фитинг». Применяется для труб большого диаметра и толстостенных труб, включая углеродистые и экзотические сплавы, а также для сварки внутренних и наружных поверхностей резервуаров, емкостей и трубопроводов. Сменные направляющие кольца и запатентованная гибкая система направляющих обеспечивают стабильную установку на сложных изогнутых поверхностях, повышая производительность и сокращая количество ремонтов.

Ключевые параметры

• Функция: многопроходная орбитальная сварка GTAW «труба–труба», «труба–фитинг»
• Материалы: углеродистые и экзотические сплавы
• Совместимость с источниками питания: Pipemaster 515 и Pipemaster 516

Особенности и преимущества

• Подходит для сварки предварительно нагретых труб и материалов, требующих контроля теплового режима, включая CrMo и другие теплочувствительные сплавы.
• Конструкция с адаптируемыми опорами и направляющими кольцами позволяет надёжно фиксировать головку на широком диапазоне диаметров труб.
• Система FLX-TRACK™ обеспечивает гибкое крепление к изогнутым поверхностям и модульную конструкцию рельсов (стандартные секции 2,3 м), что упрощает масштабирование для крупных проектов.
• Доступны несколько вариантов крепления (магнитное или вакуумное) для надёжной фиксации на разных поверхностях.
• Адаптерные опоры трёх типов для различных применений: 25 мм (1"), 50 мм (2"), адаптер для сплошного стержня 3–12 мм (нестандартные размеры доступны по запросу).
• Конструкция, устойчивая к предварительному нагреву: ножки адаптера создают воздушное пространство между головкой и нагретой поверхностью для предотвращения теплового повреждения.
• Модульные адаптерные опоры и соединяемые болтами секции рельсов сокращают время настройки и упрощают регулировку на месте.

Необходимые аксессуары
Направляющие кольца используются для фиксации сварочной головки вокруг трубы и обеспечения её точного вращения. Привод осуществляется фрикционной приводной системой с V-образными роликами, приводимыми в движение двумя клиновыми ремнями. Направляющие кольца состоят из двух половинок на петлях. Доступно 38 стандартных размеров. Для использования на трубах меньшего диаметра применяются комплектующие адаптерные опоры.

НОМЕР ДЕТАЛИ — ОПИСАНИЕ
103040-00663 — Направляющее кольцо, труба 6 дюймов, 6,625" / 168,30 мм
103040-00863 — Направляющее кольцо, труба 8 дюймов, 8,625" / 219,10 мм
103040-01075 — Направляющее кольцо, труба 10" , 10,750" / 273,00 мм
103040-01275 — Направляющее кольцо, труба 12 дюймов, 12,750" / 323,9 мм
103040-01400 — Направляющее кольцо, труба 14" , 14,000" / 355,60 мм
103040-01600 — Направляющее кольцо, труба 16" , 16,000" / 406,40 мм
103040-01800 — Направляющее кольцо, труба 18" , 18,000" / 457,00 мм
103040-02000 — Направляющее кольцо, труба 20" , 20,000" / 508,00 мм
103040-02200 — Направляющее кольцо, труба 22" , 22,000" / 559,00 мм
103040-02400 — Направляющее кольцо, труба 24" , 24,000" / 610,00 мм
103040-02600 — Направляющее кольцо, труба 26" , 26,000" / 660,00 мм
103040-02700 — Направляющее кольцо, труба 27" , 27,000" / 686,00 мм
103040-02800 — Направляющее кольцо, труба 28 дюймов, 28,000" / 711,00 мм
103040-03000 — Направляющее кольцо, труба 30" , 30,000" / 762,00 мм
103040-03200 — Направляющее кольцо, труба 32" , 32,000" / 813,00 мм
103040-03400 — Направляющее кольцо, труба 34" , 34,000" / 864,00 мм
103040-03600 — Направляющее кольцо, труба 36" , 36,000" / 914,00 мм
103040-03800 — Направляющее кольцо, труба 38" , 38,000" / 965,00 мм
103040-04000 — Направляющее кольцо, труба 40" , 40,000" / 1016,00 мм
103040-04200 — Направляющее кольцо, труба 42" , 42,000" / 1067,00 мм
103040-04400 — Направляющее кольцо, труба 44" , 44,000" / 1118,00 мм
103040-04600 — Направляющее кольцо, труба 46" , 46,000" / 1168,00 мм
103040-04800 — Направляющее кольцо, труба 48" , 48,000" / 1219,00 мм
103040-05000 — Направляющее кольцо, труба 50" , 50,000" / 1270,00 мм
103040-05200 — Направляющее кольцо, труба 52" , 52,000" / 1321,00 мм
103040-05300 — Направляющее кольцо, труба 53" , 53,000" / 1346,00 мм
103040-05400 — Направляющее кольцо, труба 54" , 54,000" / 1372,00 мм
103040-05600 — Направляющее кольцо, труба 56 дюймов, 56,000" / 1422,00 мм
103040-05800 — Направляющее кольцо, труба 58" , 58,000" / 1473,00 мм
103040-06000 — Направляющее кольцо, труба 60 дюймов, 60,000" / 1524,00 мм
103040-06200 — Направляющее кольцо, труба 62" , 62,000" / 1575,00 мм
103040-06500 — Направляющее кольцо, труба 65" , 65,000" / 1651,00 мм
103040-06600 — Направляющее кольцо, труба 66" , 66,000" / 1676,00 мм
103040-06800 — Направляющее кольцо, труба 68" , 68,000" / 1727,00 мм
103040-07200 — Направляющее кольцо, труба 72" , 72,000" / 1829,00 мм
103040-07600 — Направляющее кольцо, труба 76" , 76,000" / 1930,00 мм
103040-07800 — Направляющее кольцо, труба 78" , 78,000" / 1981,00 мм
103040-08400 — Направляющее кольцо, труба 84" , 84,000" / 2134,00 мм

Технические характеристики
Диапазон размеров труб (трубок): 4,5 – 84" / 114,30 – 2134 мм
Длина кабеля: 25" / 7,6 м стандартный
Модуль присадочной проволоки – Размер проволоки: 0,030", 0,035", 0,040", 0,045" / 0,8, 0,9, 1,0, 1,2 мм
Модуль присадочной проволоки – максимальная скорость: 100 IPM / 2540 мм/мин.
Модуль присадочной проволоки – Размер катушки: 2 фунта / 1 кг стандарт
Модуль колебаний – Макс. амплитуда хода колебаний: 2" / 50,8 мм
Модуль колебаний – Макс. скорость колебаний: 60 IPM / 1,52 м/мин.
Модуль колебаний – Задержка колебаний: 0 – 1 секунда
Модуль колебания - Регулировка поперечного шва: Регулировка курса 3" (76,20 мм)
Модуль управления зазором дуги: Ход 2" / 50,8 мм. Дополнительная механическая регулировка для более толстых стенок.
Модуль двигателя факела: 10 IPM / 25,4 см/мин максимальная скорость вращения
Водяное охлаждение горелки: 300 A Непрерывный
Возможность регулировки факела – Регулировка опережения/запаздывания факела: ± 30 градусов (вручную)
Возможность регулировки горелки – Регулировка наклона горелки: ± 15 градусов (вручную)

РАЗМЕРЫ/ВЕС
Вес: 29,5 фунтов / 13,4 кг (Двойные подаватели проволоки без катушек, не включая кабель горелки)
Осевой зазор: расстояние от центра факела до задней кромки: 19,5 дюйма / 495,3 мм
Радиальный зазор: расстояние от центральной линии факела до переднего края: 1,1 дюйма / 28 мм

Caractéristiques / spécifications techniques

• Модель: T-Head Model 419
• Функция: многопроходная орбитальная сварка GTAW (труба–труба, труба–фитинг)
• Диапазон OD: 4,5 – 84" / 114,30 – 2134 мм
• Охлаждение горелки: водяное, 300 A непрерывный
• Макс. скорость подачи присадочной проволоки: 100 IPM / 2540 мм/мин.
• Макс. амплитуда колебаний: 2" / 50,8 мм; макс. скорость колебаний: 60 IPM / 1,52 м/мин.
• Вес: 13,4 кг (без кабеля горелки)
• Совместимость с источниками питания: Pipemaster 515, Pipemaster 516
