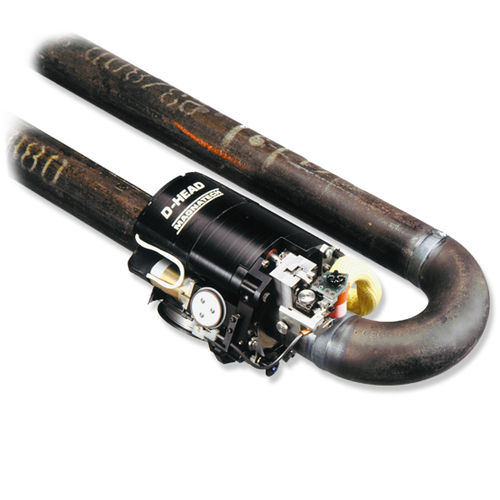

Орбитальная сварочная головка D-Head series

GTAWс охлаждением водойавтоматическая

Краткое описание
Сварочная головка Magnatech D-Head 420 предназначена для многопроходной орбитальной сварки GTAW «труба–труба» и «труба–фитинг». Она воспроизводит движения квалифицированной ручной сварки, повышая повторяемость и снижая количество доработок. Конструкция допускает работу при ограниченных радиальных и осевых зазорах; минимальный требуемый зазор во многих применениях — 2" / 51 мм. Установка на трубе осуществляется сменными направляющими кольцами (24 стандартных размера) и комплектами вставок для покрытия диапазона 0,84 – 14" / 21,34 – 355,60 мм OD.

Ключевые данные

• Диапазон: 0,84 - 14" / 21,34 - 355,60 мм OD
• Основная функция: многопроходная орбитальная сварка GTAW, труба‑к‑трубе и труба‑к‑фитингу
• Материалы: углеродистые и экзотические сплавы
• Совместимость источников питания: Pipemaster 515 и Pipemaster 516

Основные характеристики

• Ось колебаний горелки (weaving): Независимая программируемая ширина, скорость и время удержания в конце хода; электронное управление поперечной швом через подвесной пульт; синхронизированный импульсный ток для контролируемого профиля шва.
• Катушка присадочной проволоки: Поддержка стандартных катушек 1 kg / 2 lb или низкопрофильных 0,5 kg / 1 lb для уменьшения радиального габарита.
• Головной податчик проволоки: Компактный податчик, установленный на головке, поддерживает разные диаметры проволоки для гибкости процесса.
• Крепление и вращение головки: Прочные шарнирные направляющие кольца фиксируют головку на трубе; надежный звездочно-корпусной привод обеспечивает равномерную скорость вращения.
• Использование на предварительно нагретых трубах: Термостойкие компоненты и водяное охлаждение корпуса подходят для высокотемпературных применений и сплавов с требованием предварительного нагрева.
• Управление зазором дуги (AGC): Контроль в реальном времени расстояния между электродом и заготовкой для стабильных условий дуги и качества сварки.
• 3‑осевое регулируемое сопло для присадочной проволоки: Многопозиционная регулировка обеспечивает точное введение проволоки в ванну.

Комплектация

• Полный набор проволоки: 0,020" (0,5 мм) — 0,045" (1,2 мм)
• Прочные проводные трубки
• Набор стандартных катушек (2 lb / 1 kg)
• Набор низкопрофильных катушек (1 lb / 0,5 kg)
• Все необходимые аксессуары для работы головки
• Набор инструментов для механической регулировки
• Пакет различных винтов
• Прочный транспортный/хранений кейс

Требуемое оборудование — направляющие кольца (сводка)

• 103854-1750 — направляющее кольцо, комплект цепи/звеньев, трубка 1,75" / 44,45 мм
• 103854-1900 — направляющее кольцо, комплект цепи/звеньев, труба 1,9" / 48,26 мм
• 103854-2000 — направляющее кольцо, комплект цепи/звеньев, трубка 2,00" / 50,80 мм
• 103854-2125 — направляющее кольцо, комплект цепи/звеньев, трубка 2,125" / 53,975 мм
• 103854-2250 — направляющее кольцо, комплект цепи/звеньев, трубка 2,250" / 57,15 мм
• 103854-2375 — направляющее кольцо, комплект цепи/звеньев, труба 2,375" / 60,33 мм
• 103854-2500 — направляющее кольцо, комплект цепи/звеньев, трубка 2,500" / 63,50 мм
• 103854-2875 — направляющее кольцо, комплект цепи/звеньев, труба 2,875" / 73,025 мм
• 103854-3000 — направляющее кольцо, комплект цепи/звеньев, трубка 3,000" / 76,20 мм
• 103854-3250 — направляющее кольцо, комплект цепи/звеньев, трубка 3,250" / 82,55 мм
• 103854-3500 — направляющее кольцо, комплект цепи/звеньев, труба 3,500" / 88,90 мм
• 103854-4000 — направляющее кольцо, комплект цепи/звеньев, трубка 4,000" / 101,60 мм
• 103854-4500 — направляющее кольцо, комплект цепи/звеньев, труба 4,500" / 114,30 мм
• 103854-5000 — направляющее кольцо, комплект цепи/звеньев, трубка 5,000" / 127,00 мм
• 103854-5563 — направляющее кольцо, комплект цепи/звеньев, труба 5,563" / 141,30 мм
• 103854-6000 — направляющее кольцо, комплект цепи/звеньев, трубка 6,000" / 152,40 мм
• 103854-6625 — направляющее кольцо, комплект цепи/звеньев, труба 6,625" / 168,275 мм
• 103853-7250 — направляющее кольцо, комплект цепи/звеньев, трубка 7,250" / 184,15 мм
• 103853-7750 — направляющее кольцо, комплект цепи/звеньев, трубка 7,750" / 196,85 мм
• 103853-8000 — направляющее кольцо, комплект цепи/звеньев, трубка 8,000" / 203,20 мм
• 103853-8625 — направляющее кольцо, комплект цепи/звеньев, труба 8,625" / 219,075 мм
• 103853-10750 — направляющее кольцо, комплект цепи/звеньев, труба 10,750" / 273,05 мм
• 103853-12750 — направляющее кольцо, комплект цепи/звеньев, труба 12,750" / 323,85 мм
• 103853-14000 — направляющее кольцо, комплект цепи/звеньев, труба 14,000" / 355,60 мм

Примечания
Направляющие кольца состоят из двух шарнирных сегментов, которые замыкаются вокруг трубы и фиксируются. Наборы вставок позволяют использовать кольца на диаметрах меньше номинала. Для труб с OD < 1.75" / 44.45 мм требуемый радиальный зазор увеличивается при уменьшении диаметра.

Технические характеристики

• Диапазон размеров труб (OD): 0,84 – 14" / 21,34 – 355,60 мм
• Длина кабеля: 25' / 7,6 м (стандарт)
• Модуль присадочной проволоки — размеры: 0,020", 0,030", 0,035", 0,040", 0,045" (0,5, 0,8, 0,9, 1,0, 1,2 мм)
• Модуль присадочной проволоки — макс. скорость: 2540 мм/мин (100 IPM)
• Размеры катушек: 2 lbs / 1 kg стандарт; 1 lb / 0,5 kg низкопрофильная
• Модуль колебаний — макс. амплитуда хода: 0,625" / 16 мм
• Модуль колебаний — макс. скорость: 1520 мм/мин (60 IPM)
• Время удержания при колебании: 0 – 1 секунда
• Регулировка поперечной шва: 0,5" / 12,7 мм
• Модуль AGC — ход: 0,5" / 12,7 мм; дополнительная механическая регулировка до 1,0" / 25,4 мм для толстостенных труб
• Модуль привода горелки — макс. скорость вращения: 25,4 см/мин (10 IPM)
• Водяное охлаждение горелки: 200 A непрерывно
• Настройка упреждения/запаздывания горелки: ±15° (ручная)
• Настройка наклона горелки: ±10° (ручная)
• Вес: 8 lbs / 3,6 kg (исключая кабель горелки)
• Осьевой зазор: центр горелки → задняя точка: 8,51" / 216,2 мм
• Радиальный зазор: центр горелки → передняя точка: 0,41" / 10,4 мм
• Типичное требование по пространству: 2,5" / 63,5 мм с стандартной катушкой (увеличивается при OD < 1,75" / 44,45 мм)
