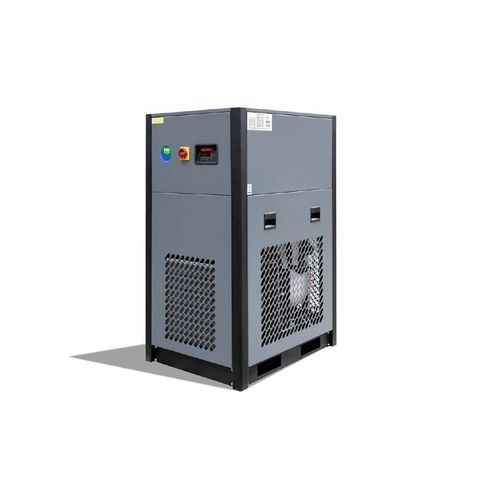

Осушитель сжатого воздуха охлаждением DK series

линейный

Обзор
MAC3 поставляет серию холодильных осушителей DK с интегрированными фильтрами. Эти осушители обеспечивают компактное размещение, низкое падение давления и реальную точку росы 3°C, подходят для промышленных систем сжатого воздуха и тропических условий.

Характеристики

• Компактная конструкция
  Шасси спроектировано без свободного пространства для минимизации занимаемой площади.
• Энергосберегающее устройство
  Электронный контроллер с функциями энергосбережения и управлением ошибками.
• Алюминиевый теплообменник
  Очень низкое падение давления (~100 mbar) и высокая тепловая эффективность, реальная точка росы 3°C.
• Доступность
  Простой доступ к компонентам для осмотра и обслуживания.
• Спиральные (scroll) компрессоры (начиная с DK140)
  Экономичные и долговечные спиральные компрессоры для больших моделей.
• Интегрированные фильтры в линии (до DK170)
  X-элемент коалесцентного фильтра для удаления воды до 1 µm и Y-элемент для удаления масла до 0,01 ppm.

Ключевые преимущества

• Точка росы 3°C
• Очень низкое падение давления
• Разработан для тропических условий
• Работает при температуре на входе до 60°C и температуре окружающей среды до 50°C благодаря хладагенту R-134a и увеличенному конденсатору
• Контроллер DIGIPRO (DK10–DK130) или ESD (DK140–DK260)

Характеристики работы

• Хладагент: R-134a
• Максимальное рабочее давление: 16 bar
• Максимальная температура окружающей среды: 50°C
• Максимальная температура на входе: 60°C

Модели — основные данные (таблица)
MODEL | VOLTAGE | AIR FLOW (m3/min) | CONNECTION | INTEGRATED FILTERS | DIMENSIONS (mm L x W x H)
DK 10 | 230/1/50 | 0.35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0.58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0.83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1.45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2.17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2.83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3.30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4.72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5.90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

Технические характеристики

• Точка росы: 3°C (реальная)
• Алюминиевый теплообменник: очень низкое падение давления (~100 mbar)
• Хладагент: R-134a (вся серия)
• Максимальное рабочее давление: 16 bar
• Границы эксплуатации: до 60°C на входе и до 50°C окружающей температуры (тропические условия)
• Контроллеры: DIGIPRO для DK10–DK130; ESD для DK140–DK260
• Компрессоры: спиральные компрессоры с DK140 для повышения эффективности и долговечности
• Интегрированная фильтрация (до DK170): X-элемент коалесцентного фильтра для удаления воды до 1 µm; Y-элемент для удаления масла до 0,01 ppm
• Разработан для простого доступа к компонентам и компактного размещения
