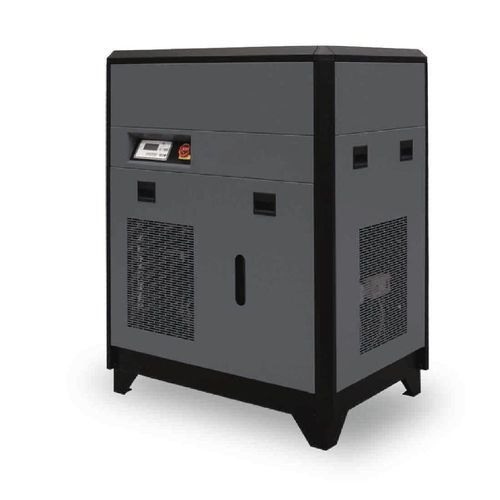

Осушитель сжатого воздуха адсорбцией DRC series

линейныйс термической массой

Обзор
MAC3 поставляет серию термических массных осушителей DRC с интегрированными магистральными фильтрами. Эти устройства предназначены для промышленных систем сжатого воздуха: компактная конструкция и коррозионностойкие комплектующие из нержавеющей стали.

Адсорбционные осушители DBP с внешней регенерацией

• Точка росы: 3°C
• Интегрированные магистральные фильтры: ≤ DRC 3330 (MX): фильтрация 1 µm; (MY): остаточное масло 0,01 µm
• Хладагент: R-513a
• Макс. рабочее давление: 15 bar
• Макс. температура окружающей среды: 50°C
• Макс. температура на входе: 60°C
• Контроллеры: DIGIPRO (495–930) или ESD (≥ DRC 1200)
• Компоненты из нержавеющей стали

Энергия / система охлаждения
Осушители регулируют энергопотребление в зависимости от расхода воздуха. Система охлаждения снижает температуру водно-гликолевой смеси до 1°C и хранит её в баке из нержавеющей стали. Небольшой насос циркулирует смесь для охлаждения сжатого воздуха. Компрессор системы охлаждения выключается, как только смесь достигает требуемой температуры, что обеспечивает экономию энергии.

Области применения

• Деревообработка
• Электроэнергетика
• Пищевая промышленность
• Металлургия
• Крупная промышленность
• Ремесла
• Сельское хозяйство
• Медицина – Фармацевтика
• Обработка поверхностей
• Автомобильная промышленность

Характеристики (выбранные модели)
Модель | Питание | Расход m3/min | Соединение | Интегр. фильтры | Габариты (LxWxH) мм | Вес Kg
DRC 495 | 230/1/50 | 8,25 | G 2" | HGKON805 MX+MY | 855 x 725 x 1505 | 178
DRC 623 | 230/1/50 | 10,4 | G 2" | HGKON805 MX+MY | 855 x 725 x 1505 | 184
DRC 930 | 230/1/50 | 15,5 | G 2" | HGKON1205 MX+MY | 830 x 730 x 1765 | 242
DRC 1200 | 400/3/50 | 20,0 | G 2" | HGKON1205 MX+MY | 830 x 730 x 1765 | 253
DRC 1388 | 400/3/50 | 23,1 | G 3" | HGKON-HC-1805 MX+MY | 1150 x 800 x 1740 | 295
DRC 1800 | 400/3/50 | 30,0 | G 3" | HGKON-HC-1805 MX+MY | 1150 x 800 x 1740 | 310
DRC 2500 | 400/3/50 | 41,7 | G 3" | HGKON-HC-1805 MX+MY | 1315 x 880 x 1790 | 411
DRC 2775 | 400/3/50 | 46,3 | G 3" | HGKON-HC-2275 MX+MY | 1315 x 880 x 1790 | 443
DRC 3330 | 400/3/50 | 55,5 | DN100 | HGKON-HC-2275 MX+MY | 1400 x 850 x 1840 | 537
DRC 3915 | 400/3/50 | 65,3 | DN100 | - | 1400 x 850 x 1840 | 557

Технические характеристики / спецификации

• Серия: DRC (например: DRC 495, 623, 930, 1200, 1388, 1800, 2500, 2775, 3330, 3915)
• Точка росы: 3°C
• Варианты интегрированной магистральной фильтрации до остаточного масла 0,01 µm для указанных версий
• Хладагент: R-513a
• Максимальное рабочее давление: 15 bar
• Максимальная температура окружающей среды: 50°C
• Максимальная температура на входе: 60°C
• Контроллеры: DIGIPRO для малых блоков (495–930); ESD для блоков ≥ DRC 1200
• Конструкция включает компоненты из нержавеющей стали
