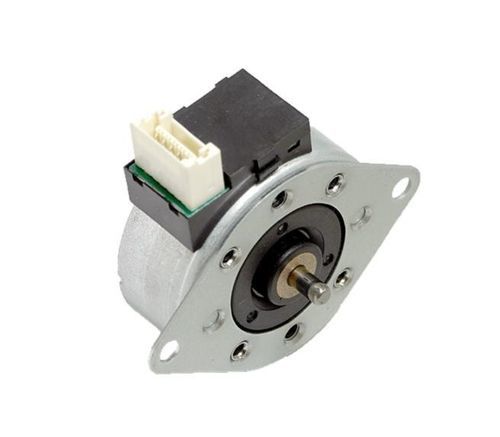

Шаговый двигатель KJL35S

компактныйвысокий крутящий момент

Обзор продукта
Шаговые двигатели с открытым контуром, без датчика, разработанные для компактного и экономичного управления движением. Подходят для принтеров, копиров, сканеров и общих управляющих приложений.

KFL20M

• Наружный диаметр: φ20 мм; Толщина: 13,2 мм
• Угол шага: 15°
• Тип привода: биполярный
• Сопротивление: 12,5 Ω / 34,5 Ω
• Типичный момент: до 0,9 cN·m

KFL25L

• Наружный диаметр: φ25 мм; Толщина: 15,8 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 32 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KJL35S

• Наружный диаметр: φ35 мм; Толщина: 15,2 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 42 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KJL35L

• Наружный диаметр: φ35 мм; Толщина: 19,6 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 42 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KCL42S

• Наружный диаметр: φ42 мм; Толщина: 16 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 49,5 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KBL42S

• Наружный диаметр: φ42 мм; Толщина: 16 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 49,5 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KBL42L

• Наружный диаметр: φ42 мм; Толщина: 22,9 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 49,5 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KFL42L

• Наружный диаметр: φ42 мм; Толщина: 23,9 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 49,5 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KFL49L / KXL49L

• Наружный диаметр: φ49 мм; Толщина: 29,5 мм
• Угол шага: 7,5°
• Стандартный монтажный шаг: 59,5 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

KVL35S

• Наружный диаметр: φ35 мм; Толщина: 8,9 мм
• Угол шага: 3,75°
• Стандартный монтажный шаг: 42 мм
• Выводы: ① да ② —
• Разъем: ① — ② да
• Варианты привода: ① Биполярный ② Унополярный

KDL42S

• Наружный диаметр: φ42 мм; Толщина: 16 мм
• Угол шага: 3,75°
• Стандартный монтажный шаг: 49,5 мм
• Выводы: доступны
• Разъем: доступен
• Варианты привода: ① Биполярный ② Унополярный

Технические характеристики

• Категория продукта: Шаговый двигатель (открытая система, без датчика)
• Типичные применения: Принтеры, копиры, сканеры, общее управление движением
• Доступные модели: KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
• Представительные углы шага: 3,75° / 7,5° / 15° (зависит от модели)
• Представительные наружные диаметры: φ20 мм – φ49 мм (зависит от модели)
• Типы привода: Биполярный, Унополярный (зависит от модели)
• Стандартные монтажные шаги: варьируются по модели (например: 32, 42, 49,5, 59,5 мм)
• Наличие выводов / разъемов варьируется по модели (обозначено: доступно / —)
