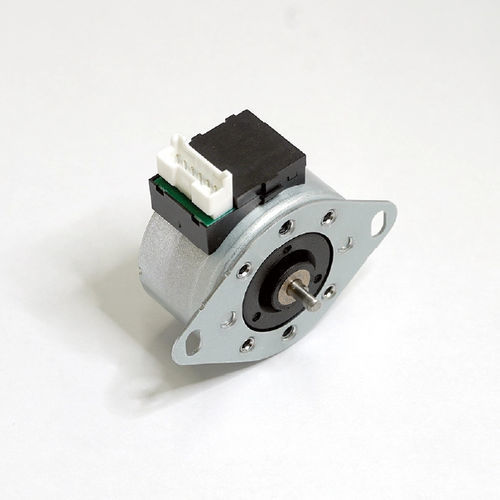

Шаговый двигатель K series

12 В24 Впромышленный

Обзор продукта
Шаговые моторы с открытой петлёй, работающие без датчиков положения. Разработаны для удовлетворения различных требований и поддержки экономичной интеграции систем. Типичные области применения: принтеры, ксероксы, сканеры и общие задачи управления.

KFL20M
Размер: Внешний диаметр: φ20 мм; Толщина: 13,2 мм
Угол шага: 15°
Тип привода: биполярный
Сопротивление: 12,5 Ω, 34,5 Ω
Динамический момент (прибл.): до 0,9 cN·m

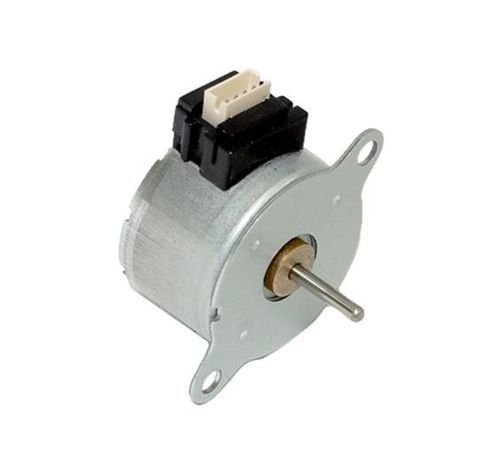

KFL25L
Размер: Внешний диаметр: φ25 мм; Толщина: 15,8 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 32 мм
Тип выводов (lead): имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KJL35S
Размер: Внешний диаметр: φ35 мм; Толщина: 15,2 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 42 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KJL35L
Размер: Внешний диаметр: φ35 мм; Толщина: 19,6 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 42 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KCL42S
Размер: Внешний диаметр: φ42 мм; Толщина: 16 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 49,5 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KBL42S
Размер: Внешний диаметр: φ42 мм; Толщина: 16 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 49,5 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KBL42L
Размер: Внешний диаметр: φ42 мм; Толщина: 22,9 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 49,5 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KFL42L
Размер: Внешний диаметр: φ42 мм; Толщина: 23,9 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 49,5 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KFL49L / KXL49L
Размер: Внешний диаметр: φ49 мм; Толщина: 29,5 мм
Угол шага: 7,5°
Стандартный монтажный шаг: 59,5 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

KVL35S
Размер: Внешний диаметр: φ35 мм; Толщина: 8,9 мм
Угол шага: 3,75°
Стандартный монтажный шаг: 42 мм
Тип выводов: ① да ② нет
Тип разъёма: ① нет ② да
Тип привода: ① биполярный ② униполярный

KDL42S
Размер: Внешний диаметр: φ42 мм; Толщина: 16 мм
Угол шага: 3,75°
Стандартный монтажный шаг: 49,5 мм
Тип выводов: имеется
Тип разъёма: имеется
Тип привода: ① биполярный ② униполярный

Применение

• Принтеры
• Ксероксы
• Сканеры
• Общие задачи управления

Особенности / Технические характеристики

• Открытая петля управления, двигатель без датчиков положения
• Диапазон внешних диаметров: φ20 мм – φ49 мм (в зависимости от модели)
• Диапазон толщин: 8,9 мм – 29,5 мм (в зависимости от модели)
• Варианты углов шага: 3,75°, 7,5°, 15°
• Типы приводов: биполярный, униполярный (в зависимости от модели)
• Стандартные монтажные шаги: в основном 32, 42, 49,5, 59,5 мм (по модели)
• Наличие выводов/разъёмов зависит от модели
• Примерные значения сопротивления: 12,5 Ω, 34,5 Ω (например, KFL20M)
• Ориентировочный динамический момент (в зависимости от модели): до ~0,9 cN·m (например, KFL20M)
