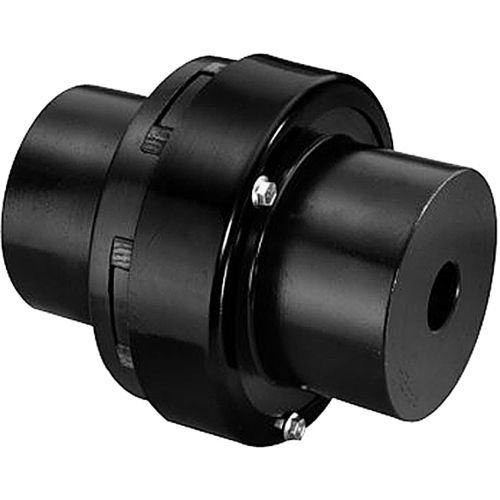

Муфта с эластомерным соединением H series
челюстнаядля трансмиссионного валапротив осевого смещения

муфта с эластомерным соединением
муфта с эластомерным соединением
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с эластомерным соединением, челюстная
Применение
для трансмиссионного вала
Другие характеристики
против осевого смещения, для большого значения крутящего момента
Крепление
цилиндр
Момент

МИН.: 3 774 Nm
(2 783,5596 ft.lb)

МАКС.: 19 209 Nm
(14 167,8313 ft.lb)

Скорость вращения

МИН.: 53 rpm
(333,01 rad.min-1)

МАКС.: 3 600 rpm
(22 619,47 rad.min-1)

Описание

Самый высокий крутящий момент и пропускная способность челюстной муфты (по сравнению с типами L и C) Эластомерные подушки являются радиально съемными Приспособление для углового и параллельного смещения вала Отказоустойчивость (при выходе из строя эластомерных подушек муфта продолжает работать) Не требуется смазка муфты; нет контакта металла с металлом Устойчивы к воздействию масла, грязи, песка, влаги и смазки Полная муфта типа H состоит из 4 компонентов: 2 чугунные ступицы (каждая включает внутреннюю втулку) 1 комплект эластомерных подушек (SOX, Hytrel® или Bronze) 1 манжета с фурнитурой

---

ВИДЕО

Каталоги

Jaw Type Catalog
Jaw Type Catalog
28 Страницы
Jaw
Jaw
28 Страницы
