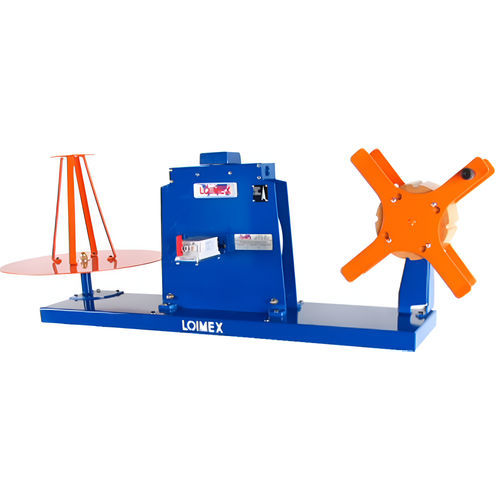

Ручная машина для наматывания катушек D16H

для кабелейдля катушекс прибором измерения длины

Машина используется для измерения и намотки кабелей и других гибких материалов. Применение Для гибких кабелей и шнуров от 1 до 16 мм Ø. Максимальная грузоподъемность размотки и намотки 30 и 15 кг соответственно. Станина Стальная станина размером 1 060x250, на которой расположены устройство для измерения кабеля M20, а также устройство для размотки A20 и устройство для намотки R20. CABLE MEASURER M20 Стальной корпус, измерительное колесо из легкого металла окружностью 1 000 мм, с шарикоподшипниками. Направляющая с коническим входом для тангенциального прохождения измеряемого материала. Прижимной ролик с двойной пружинной тягой, из стали, покрытой твердой резиной (на типе M20/S из специальной стали) и подшипниками с защитной крышкой, приводится в действие рычагом через реечный механизм. Счетный механизм с непрерывной индикацией метра и сантиметра в 7 мм. белыми цифрами на черном фоне. Измерительная емкость на 9 999,99 метров, разделенных на сантиметры с помощью белых цифр. Рычаг для сброса показаний на ноль. Устройство для размотки A20 Опорная плита 500 мм Ø. Конус 60:200 мм Ø, высота 350 мм, со съемной стопорной пластиной. Опорная плита с 4 крепежными отверстиями с опорным основанием. Устройство для сматывания R20 Несущий блок с деревянным конусом 60:200 мм Ø и высотой 350 мм, с четырьмя пазами для крепления катушки кабеля. Передний стопорный крест легко снимается. Максимальная грузоподъемность 15 кг. Опции Вы можете заказать D16h с ножками, используйте ссылку D16h/p при заказе. - Диаметр кабеля: 1 a 16 мм - Емкость счетчика: 9,999,99 мт - Точность приблизительно: +-0,2% - Стальной трос: опция - Размеры : 1.450x650x470 мм
