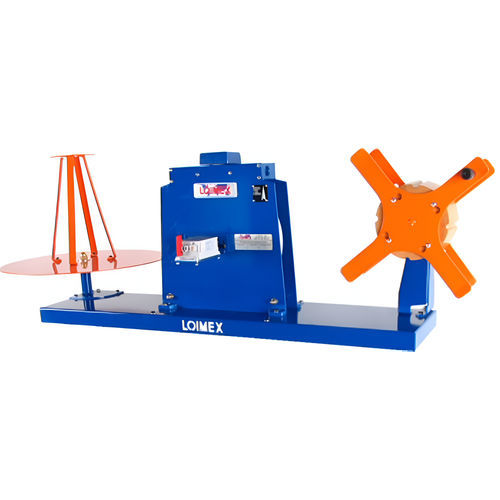

Ручная машина для наматывания катушек D16H/P

для кабелейс прибором измерения длины

Машина используется для измерения и намотки кабелей и других гибких материалов. Применение Для гибких кабелей и шнуров от 1 до 16 мм Ø. Максимальная грузоподъемность размотки и намотки 30 и 15 кг соответственно. Станина Стальная станина размером 1,060x250, которая включает в себя устройство для измерения кабеля M20, а также устройство размотки A20 и устройство намотки R20. CABLE MEASURER M20 Стальной корпус, измерительное колесо из легкого металла окружностью 1 000 мм, с шарикоподшипниками. Направляющая с коническим входом для тангенциального прохода измеряемого материала. Прижимной ролик с двойной пружинной тягой, из стали, покрытой твердой резиной (на типе M20/S из специальной стали) и подшипниками с защитным кожухом, приводится в действие рычагом через реечный механизм. Счетный механизм с непрерывной индикацией метра и сантиметров в 7 мм. белыми цифрами, на черном фоне. Мерная емкость на 9 999,99 метров, разделенных на сантиметры с помощью белых цифр. Рычаг для сброса на ноль. Разматывающее устройство A20 Опорная плита 500 мм Ø. Конус 60:200 мм Ø, высота 350 мм, со съемной стопорной пластиной. Опорная плита с 4 крепежными отверстиями с опорным основанием. WINDING DEVICE R20 Несущий блок с деревянным конусом 60:200 мм Ø и высотой 350 мм, с четырьмя пазами для крепления катушки кабеля. Передний фиксирующий крест легко снимается. Максимальная грузоподъемность 15 кг. Опции Вы можете заказать D16h с ножками, при заказе используйте ссылку D16h/p. Диаметр кабеля : 1 a 16 мм Емкость счетчика : 9.999,99 мт Точность приблизительно: +-0,2% Стальной трос : опция Размеры : 1.450x650x470 мм
