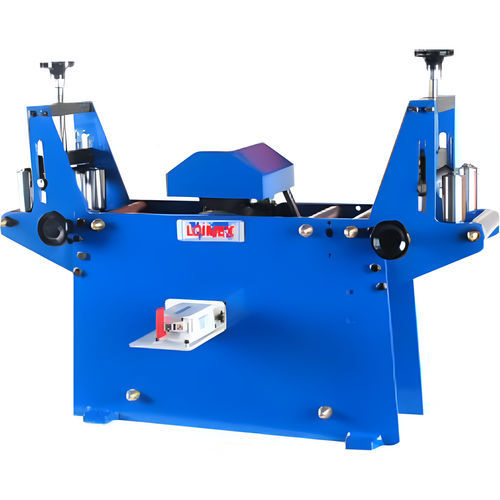

Устройство для измерения проводов и кабелей может использоваться в стационарном положении или вместе с машинами для намотки и сматывания кабелей.
Сконструирован для тяжелой промышленности, основные компоненты надежно закреплены внутри измерительного устройства. Прочные направляющие ролики позволяют подавать кабель с гнезд, стоек или устройств размотки.
Калибровка
Высокая точность, которая обеспечивает официальное разрешение на калибровку от Немецкого физико-технического института, PTB, и для MID
Диапазон применения
Стальные канаты от 5 до 55 мм Ø.
Электрические кабели и шнуры от 20 до 80 Ø.
Характеристики
- Стальной корпус
- Измерительное колесо из закаленной стали с окружностью 1000 мм. (один оборот - один метр)
- Стальной прижимной ролик с подшипниками
- Двойная пружинная тяга и защитный кожух
- Приводится в действие рычагом через реечный механизм
- Два выпрямляющих ролика, регулируемых по диаметру кабеля.
- Два вертикальных направляющих ролика, регулируемых шпинделем
- Измерительная способность 9999,99 м.
- Точность ± 0,2 %
- Скорость измерения: макс. 70 м. / мин.
- Диаметр кабеля: от 5 до 55 мм
- Емкость счетчика: 9,999,99 мт
- Точность приблизительно: 0,5 %
- Давление на измерительное колесо : 475 Н
- Размеры : 870x280x670 мм
---
