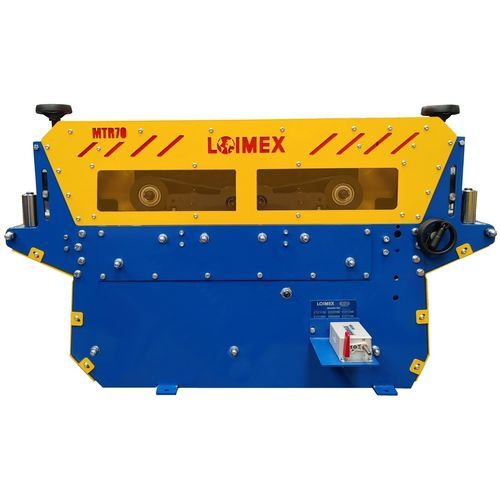

Устройство для измерения проводов и кабелей может использоваться в стационарном положении или вместе с машинами для намотки и сматывания кабелей.
Сконструирован для тяжелой промышленности, основные компоненты надежно закреплены внутри измерительного устройства. Прочные направляющие ролики позволяют подавать кабель с гнезд, стоек или устройств размотки.
Калибровка
Высокая точность
Диапазон применения
Для измерения длины круглого и витого кабеля с шагом ط 5-70 мм и 700 мм
Для измерения длины других материалов, не имеющих округлой формы.
Характеристики
- Стальной корпус
- Два нижних неподвижных колеса с одним ремнем - одно служит в качестве измерительного колеса
- Два верхних подвижных колеса с различными промежуточными роликами для опрессовки кабеля, соединенные между собой специальным ремнем.
- Двойная пружинная тяга и защитный кожух
- Приводится в действие рычагом через реечный механизм
- Два выпрямляющих ролика, регулируемых по диаметру кабеля.
- Два вертикальных направляющих ролика, регулируемых шпинделем
- Счетный механизм с непрерывной индикацией меры
- Возможность измерения 9999,99 метров.
- Точность ± 0,5 %
- Скорость измерения: макс. 70 м. / мин.
- Диаметр кабеля: от 5 до 70 мм и 700 мм
- Емкость счетчика: 9,999,99 мт
- Точность круглого кабеля: ± 0,5% -
- Точность витого кабеля : ± 0,5% -
- Размеры : 1.070X300X670 мм
---
