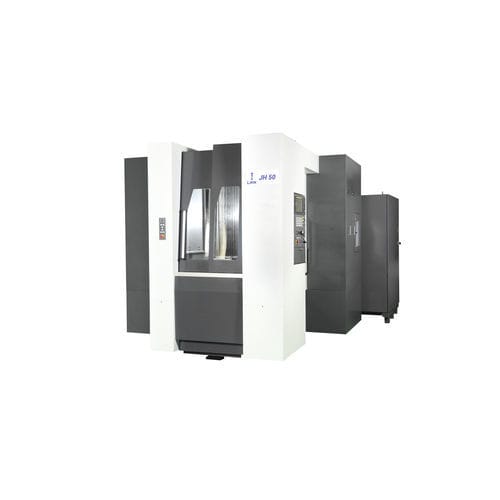

Обрабатывающий центр 3 оси JH 50вертикальныйBT 5024 инструмента
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 50
- Количество инструментов
- 24 инструмента
- Применение
- для резки
- Ход Х
730 mm
(29 in)- Ход Y
560 mm
(22 in)- Ход Z
560 mm
(22 in)- Скорость вращения
4 000 rpm
(25 133 rad.min-1)- Мощность
15 kW, 18,5 kW
(20,39 hp, 25,15 hp)- Скорость подачи по оси X
36 000 mm/min
(24 in/s)- Скорость подачи по оси Y
36 000 mm/min
(24 in/s)- Грузоподъемность стола
600 kg
(1 323 lb)- Вес инструментов (макс)
15 kg
(33,1 lb)- Время смены инструмента
6 s
- Общий вес
12 000 kg
(26 455,47 lb)- Габаритная длина
4 970 mm
(195,7 in)- Габаритная ширина
4 860 mm
(191,3 in)- Общая высота
3 440 mm
(135,4 in)
Описание
TRAVELS
От центра шпинделя до верха поддона - мм - 150-710
От центра шпинделя до центра поддона - мм - 150-710
Макс. Диаметр обрабатываемой детали - мм - 1000
Макс. Длина заготовки - мм - 700
СТОЛ/ПОВОРОТНЫЙ ПОДДОН
Размер поддона - мм - 500 x 500
Количество поддонов - № - 1
Смена поддонов - тип - - -
Максимальный угол индексации - град - 1o
Время смены поддона - сек - - -
ШПИНДЕЛЬ
Макс. Крутящий момент шпинделя
(конт./внутр.) - Нм - 215/420
СИСТЕМА ПОДАЧИ
Скорость подачи резания - м/мин - 10
Диаметр и шаг шарико-винтовой пары - мм - ∅40 x 12
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Макс. Диаметр инструмента с соседним инструментом - мм - 125
Макс. Диаметр инструмента без смежного инструмента - мм - 200
Макс. длина инструмента - мм - 300
СИСТЕМА ЧПУ
Контроллер - - Fanuc 0i-MF
---
