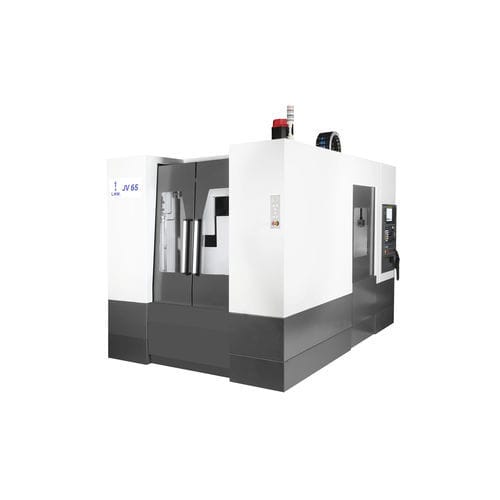

Обрабатывающий центр 3 оси JV 65вертикальныйс поворотным столомBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Передний конец шпинделя
- BT 40
- Количество инструментов
- 20 инструментов
- Применение
- для резки
- Ход Х
680 mm
(27 in)- Ход Y
400 mm
(16 in)- Ход Z
500 mm
(20 in)- Скорость вращения
8 000 rpm
(50 265 rad.min-1)- Скорость подачи по оси X
36 000 mm/min
(24 in/s)- Скорость подачи по оси Y
36 000 mm/min
(24 in/s)- Грузоподъемность стола
250 kg
(551 lb)- Вес инструментов (макс)
7 kg
(15,4 lb)- Повторяемость
0,005 mm
(0 in)- Время смены инструмента
2,5 s
- Общий вес
6 500 kg
(14 330,05 lb)- Габаритная длина
4 090 mm
(161 in)- Габаритная ширина
4 090 mm
(161 in)- Общая высота
2 900 mm
(114,2 in)
Описание
TRAVEL
Расстояние между шпинделем и столешницей - мм - 150-650
СТОЛ/ПОВОРОТНЫЙ ПОДДОН
Размер поддона - мм - 610 x 400
Количество поддонов - № - 2
Тип смены поддонов - гидравлический поворотный
Размер Т-образных пазов х шаг - кол-во х мм х мм - 4 х 14 х 100
Время смены поддонов - сек - 12
Макс. Нагрузка на поддон - кг - 250 / поддон
ШПИНДЕЛЬ
Макс. Крутящий момент шпинделя (конт. / интер.) - Нм - 35,8/70
СИСТЕМА ПОДАЧИ
Скорость подачи резания - м/мин - 10
Диаметр и шаг шарико-винтовой пары - мм - ∅ 25 x 12
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Макс. диаметр инструмента с соседним инструментом - мм - 80
Макс. диаметр инструмента без смежного инструмента - мм - 125
Макс. Длина инструмента - мм - 250
ТОЧНОСТЬ
Точность позиционирования (X/Y/Z) - ось - мм - ±0,010
СИСТЕМА ЧПУ
Контроллер - Тип - Mitsubishi/Siemens/Fanuc
---
