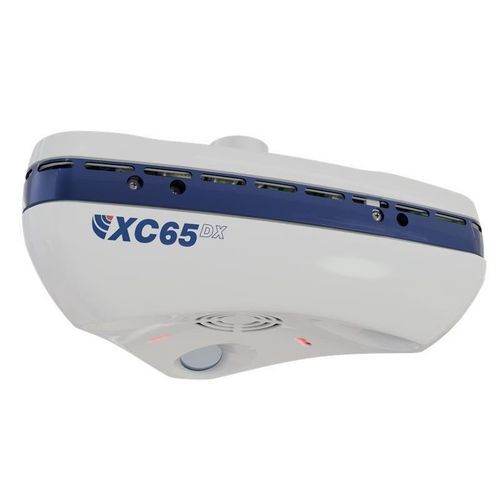

Головка лазерного сканера XC65DX

Обзор
XC65DX — кросс-сканер, объединяющий три лазерные полосы в одном датчике. Лазеры расположены с интервалом 120° и захватывают деталь под тремя углами, что позволяет одним сканом получить объём данных, эквивалентный трем проходам линейного сканера. Вариант с большим вылетом сохраняет эти преимущества и улучшает доступ к утопленным или закрытым геометриям, максимальная дистанция захвата до 170 мм (7,1"). Подходит для контроля деталей из листового металла и сложных поверхностей; часто используется при инспекции BIW, измерении зазоров и сопряжений, проверке литых деталей трансмиссии. Часто устанавливается на координатно-измерительных машинах с горизонтальной стрелой для производственной метрологии.

Ключевые особенности

• Тройная конструкция лазерных полос (три лазера в одном датчике, шаг 120°)
• Один скан даёт плотность данных, эквивалентную трём сканам линейного сканера
• Вариант с большим вылетом для доступа к закрытым или утопленным участкам (до 170 mm / 7,1")
• Подходит для пазов, отверстий, канавок, поверхностей полостей и сложных больших геометрий
• Типичные применения: инспекция BIW, измерение gap & flush, проверка литых деталей трансмиссии; интеграция на горизонтальных КИМ

Технические характеристики

• Тип сканера: Cross
• Точек/секунда (режим кросс-сканера): 3 x 25 000
• Точек/секунда (режим одной линии): 1 x 75 000
• Частота сканирования: 75 Hz
• Точек на линию: 900
• Максимальная дистанция захвата (большой вылет): до 170 mm (7,1")
• Шаг лазеров: 120°

Типичные области применения

• Контроль пазов, отверстий и канавок в листовом металле
• Измерение зазоров и сопряжений на кузовах (BIW)
• Инспекция литых деталей трансмиссии
• Сканирование над зажимами и внутри полостей на производственных КИМ
