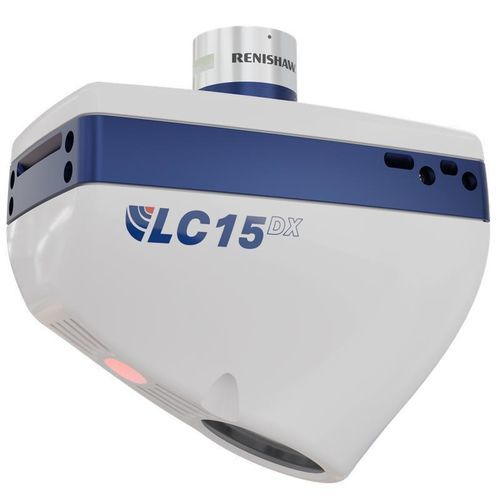

Компактная головка лазерного сканера LC15DX

Обзор Высокоточный лазерный сканер LC15Dx отличается узкой лазерной линией и большим количеством точек вдоль этой линии, что обеспечивает более высокое разрешение, благодаря чему он является одним из самых точных лазерных сканеров, представленных сегодня на рынке. LC15Dx предназначен для оцифровки компактных или детализированных объектов с высокой плотностью точек и жесткими допусками; он подходит как для поверхностей, так и для отдельных элементов. Он широко используется для контроля высокоточных деталей и сокращает разрыв в точности между лазерным сканером и контактным щупом, предлагая жизнеспособную бесконтактную альтернативу контактному щупу для многих высокоточных приложений на координатно-измерительных машинах (КИМ). В ходе испытаний LC15Dx продемонстрировал точность, сопоставимую с тактильным щупом на КИМ, с погрешностью измерения 1,9 мкм. В отличие от тактильного щупа, LC15Dx использует бесконтактную 3D-лазерную триангуляцию для непосредственного измерения поверхности и устранения погрешностей компенсации щупа. Ключевое заявление 10-летняя гарантия на исходную точность. Измеренные характеристики (таблица) Тип сканера: линейный Точек в секунду: 75 000 Частота сканирования: 80 Гц Количество точек на строку: 900 Разрешение: 22 мкм Характеристики / технические спецификации

• Модель: LC15Dx
• Тип сканера: Линейный лазерный сканер
• Метод измерения: бесконтактная 3D-лазерная триангуляция
• Погрешность измерения (заявленная): 1,9 мкм
• Точек в секунду: 75 000
• Частота сканирования: 80 Гц
• Количество точек на линию: 900
• Разрешение: 22 мкм
• Предназначен для высокой плотности точек и более жестких допусков; подходит для компактных или детализированных объектов
• Типичное применение: контроль высокоточных деталей на КИМ; альтернатива контактным щупам для многих высокоточных применений КИМ
• Преимущество: устраняет погрешности компенсации щупа, связанные с контактным зондированием
• Гарантия: 10-летняя гарантия на исходную точность
