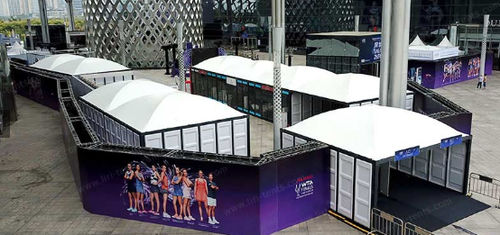

Коммерческая палатка Modular Dome

мобильнаядемонтируемаямодульная

Общие сведения

• Модульная куполообразная кровля европейского стиля с характерным силуэтом, подходящая для выставок и мероприятий.
• Разработана для стыковки «боку к боку»: купольные навесы используют общие колонны и стойки для бесшовного соединения и неограниченного расширения.
• Интегрированный водоотвод: вода направляется от карнизной балки к стойкам, что предотвращает застой и пятна.
• Конфигурируемые планировки: возможны различные боковые комбинации для формирования разных форм и максимизации полезной площади.
• Короткий срок монтажа; узлы спроектированы для простоты сборки и разборки на месте.

Размеры
Купол: 5x5 м, 6x6 м

Применение
При оснащении дополнительными элементами модульная купольная палатка подходит для временных, полупостоянных или постоянных уличных выставочных залов, мобильных офисов, VIP-зон, многофункциональных люксов и уличных отелей.

Патент
Государственные патенты на изобретение: ZL201720905621.3, ZL201920591123.5

Способ комбинированного соединения модульной купольной палатки
Модульные купольные навесы соединяются посредством общего использования колонн и стоек, обеспечивая бесшовные соединения и неограниченное расширение (иллюстрации на странице продукта).

Характеристики продукта
Пролёт | Высота карниза | Высота конька | Основной профиль
5 м | 3 м | 3,9 м | 150x150x2,5 мм (4-канальный)
6 м | 3 м | 4,2 м | 150x150x2,5 мм (4-канальный)
8 м | 3 м | 4,4 м | 150x150x2,5 мм (4-канальный)
9 м | 3 м | 4,6 м | 150x150x2,5 мм
10 м | 3 м | 4,8 м | 150x150x2,5 мм (4-канальный)

Технические характеристики

• Наименование / модель: Модульная купольная палатка
• Доступные размеры купола: 5x5 м, 6x6 м
• Доступные пролёты: 5 м, 6 м, 8 м, 9 м, 10 м
• Высота карниза (все варианты): 3 м
• Высоты конька: 3,9 м (5 м), 4,2 м (6 м), 4,4 м (8 м), 4,6 м (9 м), 4,8 м (10 м)
• Основной профиль (каркас): 150x150x2,5 мм (метрическая система)
• Конструкция крыши: куполообразная европейская крыша с интегрированным дренажным каналом
• Модульность: боковая комбинация с общими колоннами/стойками для бесшовного соединения и расширения
• Типичные применения: уличные выставки, мобильные офисы, VIP-зоны, многофункциональные люксы, уличные отели
• Монтаж: короткий срок строительства; конструкция для простоты сборки и разборки
• Интеллектуальная собственность: государственные патенты на изобретение ZL201720905621.3 и ZL201920591123.5
