Коммерческая палатка Modular Pyramid

модульнаяпередвижнаямобильная

Общие характеристики

• Европейский модульный пирамидальный тент, рассчитан на бесшовную сборку нескольких блоков и гибкие варианты планировки.

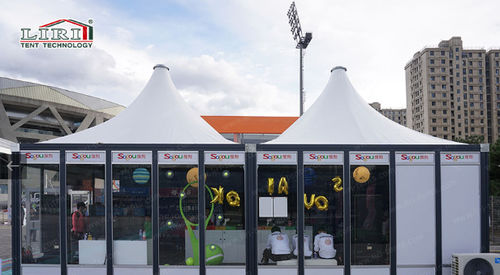

• Форма схожа с пагодой; ключевая особенность — общие стойки и карнизные балки, позволяющие прямое сопряжение соседних блоков и неограниченное линейное или сеточное расширение.
• Стойки и карнизные балки выполняют функцию интегрированных желобов: вода с крыши направляется вдоль опор для контролируемого стока, что снижает подтекание по фасадам и на полах.
• Поддерживает множественные варианты соединений: одиночный блок, бок-о-бок, U-образный, квадрат из четырёх блоков, произвольные конфигурации для оптимального использования площадки.

Размеры
Доступные пролёты: 5×5 м, 6×6 м, 8×8 м, 9×9 м, 10×10 м


Применение
После оснащения дополнительными элементами подходит для временных, полупостоянных или постоянных наружных выставочных павильонов. Типичные применения: выставочные залы, мобильные офисы, VIP-зоны, многофункциональные сьюты, наружные гостиничные модули.


Патент
Изделие имеет национальный патент на изобретение. Номера патентов: 201720905621.3, ZL201920591123.5


Режим комбинированного соединения
Система поддерживает несколько режимов комбинированного соединения для модульной компоновки и расширения (бок-о-бок, U-образный, квадрат из четырёх блоков, произвольные соединения и т.д.).


Технические данные (таблица)
Пролёт | Высота карниза | Высота конька | Основной профиль
5 м | 3 м | 5,6 м | 150×150×2,5 (4-канала)
6 м | 3 м | 5,8 м | 150×150×2,5 (4-канала)
8 м | 3 м | 6,5 м | 150×150×2,5 (4-канала)
9 м | 3 м | 7,0 м | 150×150×2,5 (4-канала)
10 м | 3 м | 7,5 м | 150×150×2,5 (4-канала)


Технические спецификации

• Доступные пролёты: 5 м, 6 м, 8 м, 9 м, 10 м
• Высота карниза: 3 м (для перечисленных пролётов)
• Высоты конька по пролётам: 5,6 м (5 м), 5,8 м (6 м), 6,5 м (8 м), 7,0 м (9 м), 7,5 м (10 м)
• Основной профиль: 150×150×2,5 (4-канала) для всех перечисленных пролётов
• Модульное соединение: общие стойки и карнизные балки обеспечивают бесшовное расширение и различные конфигурации планировки
• Управление дождевой водой: стойки и карнизы выступают в роли интегрированных желобов для контролируемого отвода воды
