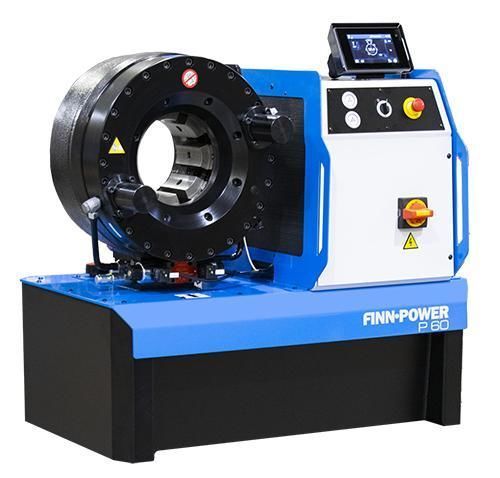

Опрессовочный станок для гибкого шланга P60

автоматическийгидравлическийэлектрогидравлический

Обзор
P60 — цеховой пресс-обжим для крупных соединений типа camlock и для гидравлических и промышленных шлангов малой и средней категории. Имеет увеличенный диаметр открытия и автоматическое отключение гидравлики в простое для экономии энергии и снижения шума. Управление SCC обеспечивает подключение и визуальный интерфейс; пошаговый обжим — в стандартной комплектации. MS — базовый вариант управления.

Управление и ключевые особенности

• Управление: MS
• Управление: SCC (5-дюймовый сенсорный экран)
• Автоматическое отключение гидравлики в простое
• Функция пошагового обжима (SCC)
• Подходит для camlock-соединений и промышленных шлангов
• Других моделей нет

Стандартная комплектация (MS)

• Адаптеры для наборов матриц серии 32 (парт № 402604)
• Механическое заднее упорное устройство (парт № 720194)

Стандартная комплектация (SCC)

• Адаптеры для наборов матриц серии 32 (парт № 402604)

Опции (MS)

• Педаль (парт № 676906)
• Зеркало (парт № 720200)
• Основание для инструмента с QuickChange для матриц P32, 18 слотов (парт № 720198)
• Основание для инструмента с QuickChange для матриц P32, 8 слотов для матриц 140 / 6 слотов для матриц 32 (парт № 719124)
• Стеллаж для инструментов с QuickChange (парт № 692740)
• QuickChange-инструмент для матриц серии 32 (парт № 701049)

Опции (SCC)

• Педаль (парт № 691563)
• Зеркало (парт № 720200)
• Механическое заднее упорное устройство (парт № 720194)
• Электрическое заднее упорное устройство (парт № 720195)
• Основание для инструмента с QuickChange для матриц P32, 18 слотов (парт № 720198)
• Основание для инструмента с QuickChange для матриц P32, 8 слотов для матриц 140 / 6 слотов для матриц 32 (парт № 719124)
• Стеллаж для инструментов с QuickChange (парт № 692740)
• QuickChange-инструмент для матриц серии 32 (парт № 701049)

Технические данные
Макс. диаметр обжима (стандартные матрицы): 124 мм / 4,88 in
Макс. диаметр обжима с мастер-матрицами: 150 мм / 5,9 in
Макс. усилие обжима: 2600 кН (260 тонн)
Макс. открытие без матриц: 204 мм; доп. открытие с матрицами: +64 мм
Серии матриц: 32 / 140
Мастер-матрица D/L: 140 / 120 мм (5,52–4,73 in)
Мощность мотора: 4,0 кВт / 5,5 HP
Объем бака масла: 80 л
Время цикла (теоретически, 10 мм): 5,8 с
Габариты (Д x Ш x В): 865 x 553 x 871 мм (34,1 x 21,8 x 34,3 in)
Вес: 298 кг / 656 lbs
Примечания: Диапазон обжима можно увеличить специальными матрицами. Максимальное открытие — общий ход матриц; прибавить к минимальному диаметру матрицы, используемой в работе.

Набор матриц серии 140

• 18860/84/110 — D 84 мм, L 110 мм — диапазон 84,0–92,0 мм
• 18860/92/110 — D 92 мм, L 110 мм — диапазон 92,0–100,0 мм
• 18860/100/110 — D 100 мм, L 110 мм — диапазон 100,0–108,0 мм
• 18860/108/110 — D 108 мм, L 110 мм — диапазон 108,0–116,0 мм
• 18860/116/110 — D 116 мм, L 110 мм — диапазон 116,0–124,0 мм

Набор матриц серии 32

• 18506/10 — D 10 мм, L 55 мм — диапазон 10,0–12,0 мм
• 18506/12 — D 12 мм, L 55 мм — диапазон 12,0–14,0 мм
• 18506/14 — D 14 мм, L 55 мм — диапазон 14,0–16,0 мм
• 18506/16 — D 16 мм, L 55 мм — диапазон 16,0–19,0 мм
• 18212/19 — D 19 мм, L 55 мм — диапазон 19,0–22,0 мм
• 18506/22 — D 22 мм, L 70 мм — диапазон 22,0–26,0 мм
• 18506/26 — D 26 мм, L 70 мм — диапазон 26,0–30,0 мм
• 18506/30 — D 30 мм, L 70 мм — диапазон 30,0–34,0 мм
• 18506/34 — D 34 мм, L 75 мм — диапазон 34,0–39,0 мм
• 18506/39 — D 39 мм, L 75 мм — диапазон 39,0–45,0 мм
• 18506/45 — D 45 мм, L 90 мм — диапазон 45,0–51,0 мм
• 18506/51 — D 51 мм, L 90 мм — диапазон 51,0–57,0 мм
• 18506/57 — D 57 мм, L 100 мм — диапазон 57,0–63,0 мм
• 18506/63/110 — D 63 мм, L 110 мм — диапазон 63,0–69,0 мм
• 18506/69/110 — D 69 мм, L 110 мм — диапазон 69,0–75,0 мм
• 18506/74/110 — D 74 мм, L 110 мм — диапазон 74,0–80,0 мм
• 18506/78/110 — D 78 мм, L 110 мм — диапазон 78,0–87,0 мм

Технические характеристики

• Модель: P60
• Бренд: Finn-Power
• Макс. диаметр обжима (стандартные матрицы): 124 мм / 4,88 in
• Макс. диаметр обжима с мастер-матрицами: 150 мм / 5,9 in
• Макс. усилие обжима: 2600 кН (260 тонн)
• Макс. открытие без матриц: 204 мм; доп. открытие: +64 мм
• Серии матриц: 32 / 140
• Размеры мастер-матрицы (D/L): 140 / 120 мм (5,52–4,73 in)
• Мощность мотора: 4,0 кВт / 5,5 HP
• Объем масляного бака: 80 л
• Время цикла (теоретически, 10 мм): 5,8 с
• Габариты (Д x Ш x В): 865 x 553 x 871 мм
• Вес: 298 кг / 656 lbs
