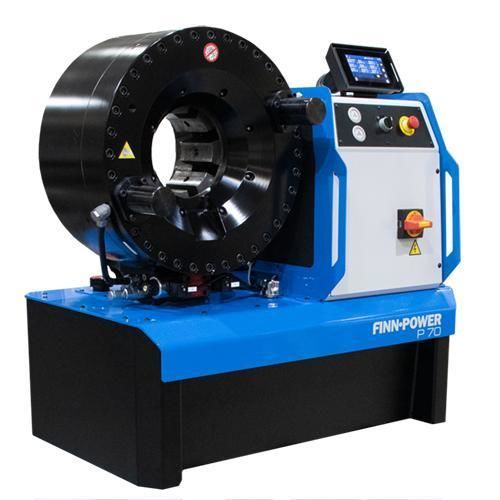

Опрессовочный станок для гибкого шланга P70SCC

для гидравлического рукаваавтоматическийгидравлический

Обзор продукта
P70SCC — самая крупная настольная обжимная машина в своей линейке, имеющая большую мощность и увеличенный ход для обжима тяжёлых фитингов и трубок большего диаметра. Предназначена для использования в мастерских и для сборки промышленных рукавов малого и среднего размеров.

Краткое наименование
Обжимная машина для мастерской

Особенности

• Управление: SCC (5" сенсорный экран)
• Модели: доступна одна модель (P70SCC)
• Стандартная комплектация: адаптерные матрицы (арт. 704631); зеркало (арт. 720878)
• Опции: ножная педаль (арт. 691563); электрический упор; механическое упорное устройство; основание для инструмента с QuickChange‑tool для матриц P32, 18 слотов (арт. 720198); основание для инструмента с QuickChange‑tool для матриц P32, 8 слотов для матриц 140 / 6 слотов для матриц 32 (арт. 719124); стойка для инструментов с QuickChange‑tool (арт. 692740); QuickChange‑tool (арт. 701049)

Комплект матриц серии 145
№ комплекта | D (mm) | L (mm) | Диапазон обжима (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

Комплект матриц серии 140
№ комплекта | D (mm) | L (mm) | Диапазон обжима (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

Комплект матриц серии 32
№ комплекта | D (mm) | L (mm) | Диапазон обжима (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

Примечания
* В зависимости от фитинга. 1) С использованием стандартных матриц. Диапазон обжима можно увеличить с помощью специальных матриц. 2) Теоретическое значение при цикле 10 мм. 3) Максимальная открывающая величина — это общий ход матрицы. Прибавьте это значение к минимальному диаметру обжима используемого комплекта матриц. Результат — максимальная открывающая величина машины с установленным комплектом.

Технические характеристики

• Макс. диам. обжима (mm/inch): 124 / 4.88
• Макс. сила обжима: 4000 kN (400 тонн)
• Время цикла (10 mm): 6.8 s (теоретическое)
• Размер гидравлического шланга (inch): 3 *
• Размер промышленного шланга (inch): 4.88 *
• Серии матриц: 32 / 140
• Макс. открытие (mm): +60
• Макс. открытие без матриц (mm): 200
• Мастер‑матрица D/L (mm): 140 / 155
• Мастер‑матрица D/L (inch): 5.52 - 6.1
• Мощность двигателя: 5.5 kW / 7.5 HP
• Объем бака масла: 80 l
• Габариты (LxWxH) mm: 912 x 559 x 907
• Габариты (LxWxH) inch: 35.9 x 22 x 35.7
• Вес: 461 kg / 1014 lbs
