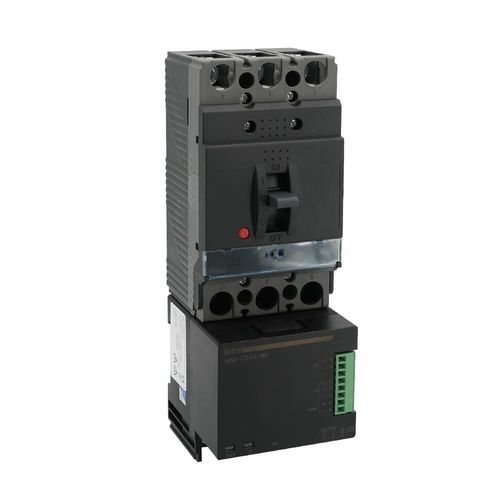

Выключатель с литым корпусом MAD series

магнитно-термическийтокафазы

Интегрированное под автоматическим выключателем в литом корпусе решение для измерения "все в одном", серия MAD предлагает уникальные преимущества в плане простоты установки, сокращения компонентов и рисков обслуживания: - Измерения: Устройство позволяет проводить полный анализ электрической цепи в трехфазной или четырехфазной системе: - Мгновенные измерения: Однофазные и составные напряжения, ток по фазам и нейтрали, активная, реактивная, кажущаяся мощность, частота, коэффициент мощности - Измерения энергии: Активная и реактивная (положительная и отрицательная), кажущаяся, реактивная в 4 квадрантах - Качество: Дисбалансы U и I, коэффициенты искажения и гармоническое содержание U и I до 31-го порядка - Точность: Класс измерения активной энергии 0.5 - Электрические характеристики: Вспомогательное питание 80 … 270 В переменного тока - Интеграция: Корпус подключается непосредственно к выходным клеммам 3 фаз автоматического выключателя в литом корпусе. Он действует как расширение выключателя. Размеры корпуса обеспечивают идеальную совместимость с автоматическими выключателями основных производителей на 63A, 125A, 160A и 250A. - Связь: Modbus RTU через порт RS485 - Входы и выходы: Измерительный блок оснащен 2 цифровыми входами и 1 программируемым релейным выходом - Управление цепью и сигнализация: Реле программируется при достижении минимальных или максимальных порогов тока, напряжения, мощности, дисбаланса фаз и т.д., что позволяет: - защищать электрические цепи - выполнять функции сигнализации в случае отказа или неподходящего сигнала - выполнять автоматическое отключение нагрузки в случае перегрузки - Обратная связь о состоянии электрических цепей: 2 цифровых входа позволяют контролировать состояние вспомогательных цепей или устройств и предупреждать в случае отказа или разрыва цепи - Запись данных: Индексы энергии и мощности записываются с программируемой частотой с шагом в 1 минуту. Записанные данные могут быть просмотрены через программное обеспечение и экспортированы в формате .csv - Мониторинг: Удаленный просмотр измерений через Modbus, на стороннем программном обеспечении или предоставленном бесплатном программном обеспечении. Для локального просмотра доступны встраиваемые дисплеи для дверей шкафов в качестве опций. Предлагаются в 2 различных форматах, подключаются к блокам через один кабель RJ12 - Снижение затрат: - Экономия компонентов: По сравнению с традиционной установкой, интегрированный измерительный блок MAD устраняет необходимость в: - Внешних трансформаторах тока - Автоматических выключателях или держателях предохранителей для защиты точек напряжения - Соединительных кабелях - Экономия времени: Быстрая установка за счет меньшего количества компонентов - Снижение обслуживания: Дизайн "все в одном" избегает рисков отказа вспомогательных компонентов, соединительных кабелей и точек соединения - Соответствие: CE, RoHS, REACh - Применимые стандарты: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Связанные продукты: Совместим с: - MAD-D72: Дисплей 72×72 мм - MAD-D96: Дисплей 96×96 мм - Кабели RJ12 для подключения дисплея к измерительному блоку - Технические характеристики / спецификации: - Интегрированный измерительный блок для автоматического выключателя в литом корпусе - Диапазоны тока: 63A, 125A, 160A, 250A - Вспомогательное питание: 80–270 В переменного тока - Связь: Modbus RTU (RS485) - 2 цифровых входа, 1 программируемый релейный выход - Класс измерения активной энергии: 0.5 - Соответствие: CE, RoHS, REACh - Стандарты: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
