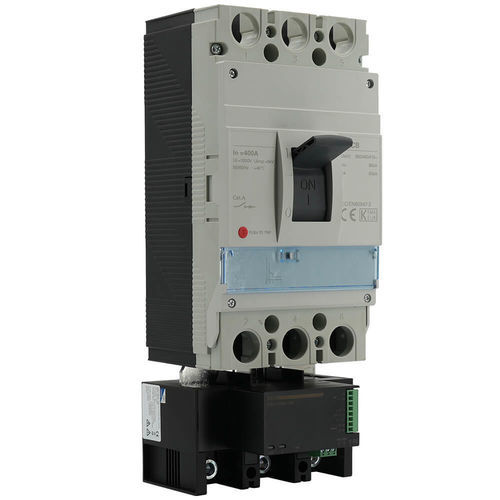

Выключатель с литым корпусом MAD-400A1-DIR

магнитно-термическийумный

Интегрированное под литым автоматическим выключателем решение для измерения "все в одном", серия MAD предлагает уникальные преимущества в плане простоты установки, сокращения компонентов и рисков обслуживания: - Измерения: Устройство позволяет проводить полный анализ электрических цепей в трехфазной или четырехфазной системе: - ➞ Мгновенные измерения: Однофазные и составные напряжения, ток по фазам и нейтрали, активная, реактивная, кажущаяся мощность, частота, коэффициент мощности - ➞ Измерения энергии: Активная и реактивная (положительная и отрицательная), кажущаяся, реактивная 4 квадранта - ➞ Качество: Несбалансированность напряжения и тока, коэффициенты искажения и содержание гармоник до 31-го порядка - Точность: Класс 0.5 для измерения активной энергии - Электрическое: Вспомогательное питание 80 … 270 В переменного тока - Интеграция: Устройство подключается непосредственно к выходным клеммам 3 фаз литого автоматического выключателя. Оно действует как расширение выключателя. Размеры корпуса обеспечивают идеальную совместимость с автоматическими выключателями основных производителей, номиналом 400А и 630А. - Связь: Modbus RTU через порт RS485 - Входы и выходы: Измерительное устройство оснащено 2 цифровыми входами и 1 программируемым релейным выходом - Управление цепью и сигнализация: Реле программируется на минимальный или максимальный порог тока, напряжения, мощности, фазного дисбаланса и т.д., что позволяет: - ➞ Защита электрических цепей - ➞ Функции сигнализации в случае неисправности или неподходящего сигнала - ➞ Автоматическое отключение нагрузки в случае перегрузки - Обратная связь о состоянии электрических цепей: 2 цифровых входа позволяют контролировать состояние вспомогательных цепей или устройств и предупреждать в случае неисправности или разрыва цепи - Регистрация данных: Индексы энергии и мощности записываются с программируемой частотой (от 1 минуты). Данные могут быть просмотрены через программное обеспечение и экспортированы в формате .csv - Мониторинг: Удаленный мониторинг измерений через Modbus, с использованием стороннего программного обеспечения или предоставленного бесплатного программного обеспечения. Для локального мониторинга доступны опциональные встроенные дисплеи для дверей шкафов в двух форматах, подключенные к устройствам через один кабель RJ12 - Снижение затрат: - ➞ Экономия компонентов: По сравнению с традиционной установкой, интегрированное измерительное устройство MAD устраняет необходимость в: - Внешних трансформаторах тока - Автоматических выключателях или держателях предохранителей для напряжения - Соединительных кабелях - ➞ Экономия времени: Быстрая установка за счет меньшего количества компонентов - Снижение обслуживания: Дизайн "все в одном" избегает рисков отказа вспомогательных компонентов, соединительных кабелей и точек соединения - Соответствие: CE, RoHS, REACh - Применимые стандарты: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Связанные продукты: - MAD-D72: Дисплей 72×72 мм - MAD-D96: Дисплей 96×96 мм - Кабели RJ12 для подключения дисплея к измерительному устройству - Технические характеристики: - Измерение: Трехфазное/четырехфазное, напряжения, токи, мощность, частота, коэффициент мощности, энергия, гармоники до 31-го порядка - Точность: Класс 0.5 для активной энергии - Вспомогательное питание: 80–270 В переменного тока - Входы/выходы: 2 цифровых входа, 1 программируемый релейный выход - Связь: Modbus RTU (RS485) - Соответствие: CE, RoHS, REACh - Стандарты: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Совместимые номиналы выключателей: 400А, 630А
