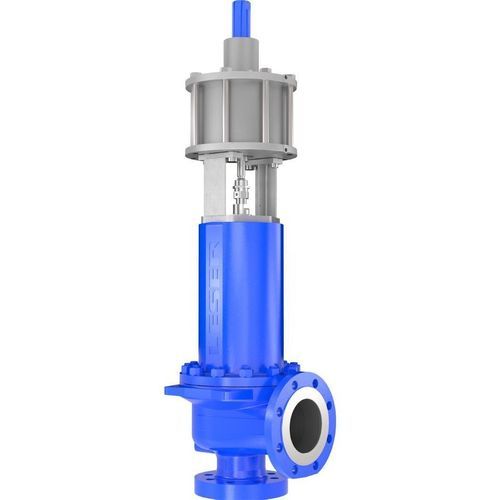

Пневматическая система загрузки 714

Описание продукта
Электро-пневматическая система дополнительной загрузки, предназначенная для безопасной эксплуатации до 97% от максимально допустимого рабочего давления (PB). Тип 714 обеспечивает точное управление нагрузкой предохранительного клапана, минимизирует утечки, шум и износ, при этом сохраняет полную герметичность до заданного давления. Подходит для промышленных установок, требующих надежной защиты от избыточного давления и высокой эксплуатационной готовности.

Ключевые преимущества

• Позволяет работать ближе к установленному давлению (до 97% PB), повышая продуктивность процесса
• Снижает потерю среды за счёт сокращения времени открытия и закрытия предохранительных клапанов
• Уменьшает уровень шума благодаря более быстрой работе клапанов
• Обеспечивает полную герметичность до установленного давления, даже при перепадах давления ниже заданного
• Снижает износ предохранительного клапана, предотвращая «simmering» перед срабатыванием

Применение и отрасли

• Химическая промышленность
• Энергетика и электростанции
• Целлюлозно-бумажная промышленность
• Производство мочевины и удобрений

Оптимальное решение для

• Работы до 97% от установленного давления
• Поддержания полной герметичности до установленного давления
• Систем с обратным давлением более 50%

Технические характеристики Type 714 (таблица)
Установленное давление (по CE): 0,1 - 200 barg | 1,5 - 2.900 psig
Установленное давление (по ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
Температура (по CE): -40 - 550 °C | -40 - 1.022 °F
Температура (по ASME): -40 - 550 °C | -40 - 1.000 °F
Производительность: Orifice D - T
Соединения DIN EN 1092: DN 25 - DN 400
Соединения ASME B16.5: NPS 1 до NPS 16
Класс фланца входа DIN EN 1092: PN 10 - PN 400
Класс фланца входа ASME B16.5: Class 150 - Class 2500
Материал корпуса: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Наименьший диаметр протока d₀: 14 - 295 mm | 0.55 - 11.61 in
Наименьшая площадь протока A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
Материал гофры: нержавеющая сталь, INCONEL® 625LCF
Уплотнение седла: мягкое уплотнение, металлическое, уплотнительная пластина

Технические спецификации

• Установленное давление (CE): 0,1 - 200 barg | 1,5 - 2.900 psig
• Установленное давление (ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
• Температура (CE): -40 - 550 °C | -40 - 1.022 °F
• Температура (ASME): -40 - 550 °C | -40 - 1.000 °F
• Производительность: Orifice D - T
• Соединения (DIN EN 1092): DN 25 - DN 400
• Соединения (ASME B16.5): NPS 1 до NPS 16
• Класс фланца входа (DIN EN 1092): PN 10 - PN 400
• Класс фланца входа (ASME B16.5): Class 150 - Class 2500
• Материал корпуса: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357; Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
• Наименьший диаметр протока d₀: 14 - 295 mm | 0.55 - 11.61 in
• Наименьшая площадь протока A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
• Материал гофры: нержавеющая сталь, INCONEL® 625LCF
• Уплотнение седла: мягкое уплотнение, металлическое, уплотнительная пластина
