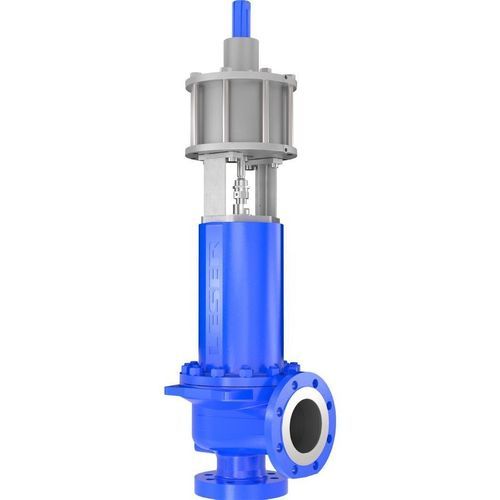

Пневматический усилитель объемного расхода давление 712

Обзор продукта
Дополнительная система нагружения, разработанная для того, чтобы защищаемые системы и предохранительные клапаны могли работать ближе к допустимому рабочему давлению (PB), обеспечивая непрерывную эксплуатацию до 97% уставного давления. Система уменьшает потерю среды, сокращает времена открытия и закрытия клапана, снижает уровень шума и предотвращает «simmering» перед срабатыванием предохранительного клапана.

Ключевые преимущества

• Повышение производительности процесса за счёт допуска эксплуатации до 97% уставного давления (PB)
• Меньшие потери среды при срабатывании клапана благодаря сокращению времен открытия/закрытия
• Снижение шумовых выбросов за счёт ускоренных циклов клапана
• Полная герметичность до уставного давления; предохранительный клапан остаётся герметичным при пиковых давлениях ниже уставного
• Снижение износа предохранительного клапана за счёт устранения simmering перед срабатыванием

Применение и отрасли

• Химическая и нефтехимическая промышленность
• Энергетика и электростанции
• Целлюлозно-бумажная промышленность
• Производство мочевины и удобрений

Оптимальное решение для

• Эксплуатации до 97% уставного давления
• Обеспечения полной герметичности до уставного давления
• Систем со встречным давлением также >50%

Технические данные (таблица)
Уставное давление (по CE): 0.1 - 250 barg | 1.5 - 3.626 psig
Уставное давление (по ASME): 0.1 - 250 barg | 1.5 - 3.626 psig
Температура (по CE): -40 - 550 °C | -40 - 1,022 °F
Температура (по ASME): -40 - 538 °C | -40 - 1,000 °F
Пропускная способность: orifice D - T
Соединения DIN EN 1092: DN 25 - DN 400
Соединения ASME B16.5: NPS 1 до NPS 16
Класс фланца входа DIN EN 1092: PN 10 - PN 400
Класс фланца входа ASME B16.5: Class 150 - Class 2500
Материал корпуса: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Минимальный диаметр потока d₀: 14 - 295 mm | 0.55 - 11.61 in
Минимальная площадь потока A₀: 154 - 68,347 mm² | 0.239 - 105.938 in²
Материал сильфона: нержавеющая сталь, INCONEL® 625LCF
Уплотнение седла: мягкое уплотнение, металлическое, уплотняющая пластина

Характеристики / технические спецификации

• Уставное давление (CE): 0.1 - 250 barg | 1.5 - 3.626 psig
• Уставное давление (ASME): 0.1 - 250 barg | 1.5 - 3.626 psig
• Температура (CE): -40 - 550 °C | -40 - 1,022 °F
• Температура (ASME): -40 - 538 °C | -40 - 1,000 °F
• Пропускная способность: orifice D - T
• Соединения (DIN EN 1092): DN 25 - DN 400
• Соединения (ASME B16.5): NPS 1 до NPS 16
• Класс фланца входа (DIN EN 1092): PN 10 - PN 400
• Класс фланца входа (ASME B16.5): Class 150 - Class 2500
• Материал корпуса: несколько вариантов, включая 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 и марки AS/SA (например SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy))
• Минимальный диаметр потока d₀: 14 - 295 mm | 0.55 - 11.61 in
• Минимальная площадь потока A₀: 154 - 68,347 mm² | 0.239 - 105.938 in²
• Материал сильфона: нержавеющая сталь, INCONEL® 625LCF
• Уплотнение седла: мягкое уплотнение, металлическое, уплотняющая пластина
