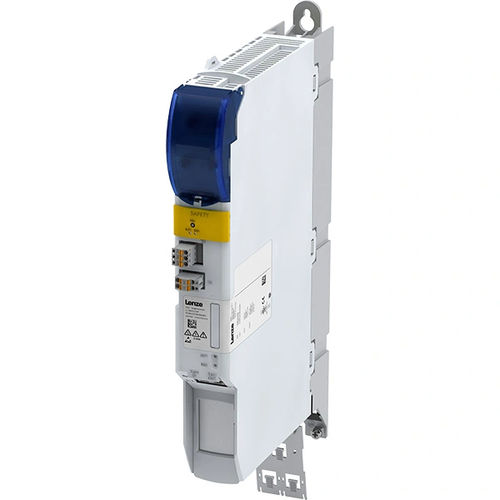

Сервовариатор DC i750

трехфазовый2 осиEtherCAT

Описание
Сервоинвертор i750 cabinet обеспечивает точное и динамичное управление движением для сложных промышленных многоосевых приложений. Интегрированная функциональная безопасность и однопроводная технология упрощают прокладку кабелей и снижают сложность управления. Функции, основанные на данных, и подключение IIoT поддерживают современные архитектуры управления движением.

Достоинства

• Интегрированное подключение шины постоянного тока
• Компактная ширина корпуса от 50 мм для модулей с двойной осью
• Осеевые модули с многократной перегрузочной способностью; пиковые выходные токи 5–64 A (двойные оси до 32 A)
• Интегрированная функциональная безопасность и One Cable Technology (OCT)
• Функция автонастройки для быстрой и простой настройки регулятора

Технические данные и особенности (осевые модули)
Технические данные
Одноосевой: 1,1 ... 15 кВт
Двухосевой: 1,1 ... 7,5 кВт

Подключения
Диапазон питания постоянным током: 260 ... 775 В (централизованное подключение через модули питания)
2x цифровых входа
Управление удерживающим тормозом
Мониторинг температуры двигателя
Вход резольвера / мульти-энкодера для обратной связи двигателя

Связь
EtherCAT

Технические данные и особенности (модули питания)
Технические данные
Выходное напряжение: постоянный ток
Номинальный ток шины постоянного тока: 30 A и 60 A

Подключения
3 AC 230 V
3 AC 400 V
3 AC 480 V
Тормозной резистор
3x цифровых входа (фиксированные функции)
2x цифровых выхода (фиксированные функции)

Характеристики / технические спецификации

• Семейство продукта / модель: i750 cabinet (одно- или двухосевая конфигурация)
• Диапазон мощности одноосевых модулей: 1,1 ... 15 кВт
• Диапазон мощности двухосевых модулей: 1,1 ... 7,5 кВт
• Вариант расширения мощности: i950 cabinet для 22 ... 110 кВт
• Интегрированное подключение шины постоянного тока
• Диапазон питания шины постоянного тока (осевые модули): 260 ... 775 В
• Номинальный ток шины постоянного тока (модули питания): 30 A и 60 A
• AC-подключения модулей питания: 3x 230 V, 3x 400 V, 3x 480 V
• Пиковые выходные токи осевых модулей: 5–64 A (двойные оси до 32 A)
• Интегрированная функциональная безопасность
• One Cable Technology (OCT)
• Функция автонастройки
• Входы обратной связи: резольвер / мульти-энкодер
• I/O: осевые модули 2x цифровых входа; модули питания 3x цифровых входа и 2x цифровых выхода (фиксированные)
• Поддержка тормозного резистора в модулях питания
• Интерфейс связи: EtherCAT
