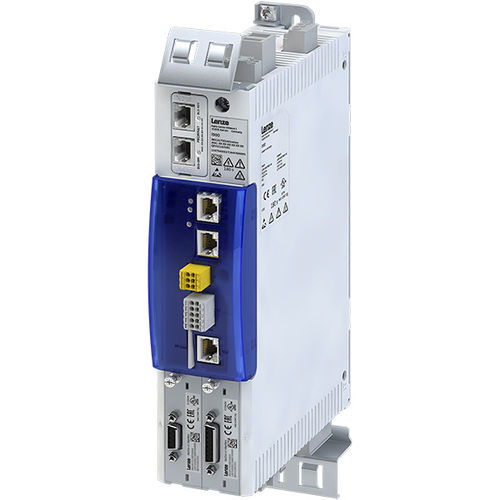

Сервовариатор AC i950

монофазовыйтрехфазовыйCAN bus

Обзор
Шкафной сервоинвертор i950 интегрируется в модульные машинные решения на базе предварительно подготовленных технологических приложений — настройка параметров вместо программирования. Устройство поддерживает как центральное, так и локальное управление, сокращает объем проводки благодаря One Cable Technology (OCT) и упрощает ввод в эксплуатацию. Диапазон мощности: 0,37 ... 250 кВт (варианты cabinet типично 0,37 ... 110 кВт). Соответствует директиве Ecodesign EN IEC 61800-9-2.

Достоинства

• Осьевые модули, выдерживающие множественные перегрузки (0,37 … 250 кВт)
• Поддержка multi-encoder и resolver
• Однопроводная технология (OCT) для обратной связи: HIPERFACE DSL® и EnDat 3
• Модульная масштабируемость для систем обратной связи и подключений полевой шины
• Autotuning для быстрой настройки регулятора
• Опциональная интегрированная безопасность до SIL3 / PL e кат.4
• Готовые технологические приложения (Table Positioning, Electronic Gearbox, Winder)
• Поддержка бесдатчикового управления двигателем и совместимость с двигателями IE5/IE6
• Интегрированные функции кибербезопасности (прошивка v2.0+), CRA-соответствие с 2027 г. (прошивка >2.x)

Технические данные и подключения
Технические данные: 0,37 ... 250 кВт (варианты cabinet 0,37 ... 110 кВт)

Возможности подключения:
1~ AC 230 В
3~ AC 230 В
3~ AC 400 В
3~ AC 480 В
4x цифровых входа
1x цифровой выход
1x аналоговый вход
Безопасные входы для датчиков безопасности
Безопасные выходы для сертифицированной обратной связи
DC-шина
Мониторинг температуры двигателя
Вход resolver / multi-encoder для обратной связи (двигатель)
Вход resolver / multi-encoder для обратной связи (нагрузка)
One Cable Technology (OCT) через HIPERFACE DSL®
Подключение энкодерных систем с оценкой безопасности

Модули расширения (опции)

• Дополнительные входы resolver/multi-encoder (двигатель/нагрузка)
• Расширение Digital-I/O (5x DI, 5x DO)
• Extended I/O (4x DI, 2x DO, 1x AI, 1x AO)
• Вход цифровой частоты
• Интерфейсы для энкодеров с оценкой безопасности

Связь
EtherCAT
Ethernet
EtherNet/IP
PROFINET
PROFIBUS
CAN / CANopen
Шина безопасности FSoE
PROFIsafe на PROFINET
Работа с ПЛК безопасности

Примечание
Встроенная поддержка приложений FAST и встроенная PLC-функциональность позволяют реализовывать параметризацию вместо программирования в ряде модульных решений. При необходимости предварительно разработанные программные модули могут быть адаптированы и расширены.
