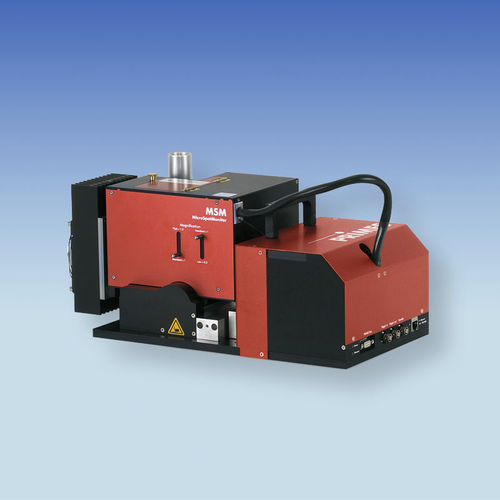

Анализатор лазерного пучка MSM

Прибор PRIMES MicroSpotMonitor (MSM) - идеальный инструмент для проверки, мониторинга и утверждения очень тонко сфокусированных лазерных пучков, используемых, например, при обработке микроматериалов. MSM автоматически измеряет и анализирует пространственное распределение пучка вокруг фокуса в различных положениях по оси z. Сфокусированный лазерный луч является важным фактором, определяющим качество результата обработки. В большинстве случаев лазерной обработки материалов он представляет собой фактический инструмент. Задача MSM - сертифицировать и контролировать этот инструмент для лазерных систем, используемых в обработке микроматериалов. Благодаря регулярным измерениям можно выявить и зарегистрировать любые изменения в профиле луча, фокусном положении или размерах луча, среди прочего. Результаты помогают не только анализировать отказы, но и оптимизировать процесс микрообработки. Различные возможности использования MSM предоставляют операторам широкий выбор подходов к решению проблем. MicroSpotMonitor определяет параметры пучка сфокусированных лазерных лучей лазеров со средней мощностью до 200 Вт в диапазоне от 20 микрометров до миллиметра непосредственно в зоне процесса. Система с чисто воздушным охлаждением формирует изображение лазерного пучка, ослабленного с помощью различных светоделителей и стеклянных фильтров нейтральной плотности, на ПЗС-матрице. Положение луча и его радиус определяются из распределения луча по уровню, определенному таким образом. С помощью встроенной оси z и измерений в различных положениях лазерного пучка определяются и регистрируются описанные параметры пучка.
