Измерительный инструмент мощность HP-MSM-HB

плотностиизлученияуровень

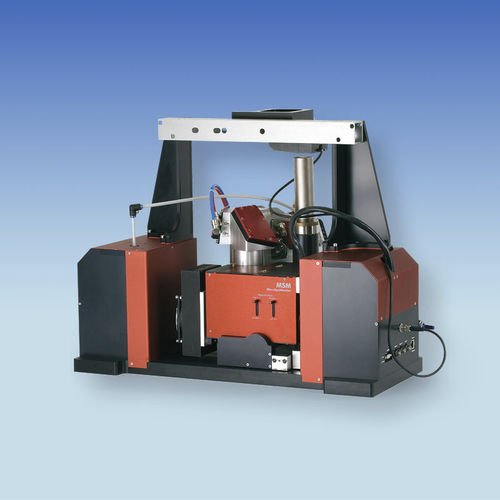

Специально для блестящих лазеров высокой мощности, дополнен опцией HighBrilliance: Прибор PRIMES HighPower-MicroSpotMonitor-HighBrilliance (HP-MSM-HB) позволяет определять распределения плотности мощности SM-лазеров средней мощностью до 10 кВт непосредственно в фокальной плоскости. Измерение геометрии фокуса многокиловаттных лазеров Лазеры БИК с высоким качеством пучка и высокой средней мощностью все чаще используются в лазерной обработке материалов. С помощью таких лазеров можно достичь геометрии фокуса в диапазоне от 20 до нескольких 100 микрометров. Ни один известный материал не может долго противостоять плотности мощности, достигающей ГВт/см². При таком уровне излучения обычные методы сканирующего измерения для анализа становятся невозможными. Компания PRIMES расширила систему анализа фокусировки на основе камеры MicroSpotMonitor (MSM) опцией HighBrilliance специально для тонко сфокусированных мощных лазеров. HighPower-MSM-HighBrilliance определяет параметры пучка сфокусированных лазерных лучей многокиловаттных лазеров в диапазоне от 20 микрометров до миллиметра непосредственно в зоне процесса - даже при полной мощности. Для этого 95 % мощности лазера передается через делитель луча на измерительную оптику и поглощается. Оставшиеся пять процентов дополнительно ослабляются в измерительной оптике и уничтожаются внутренними водоохлаждаемыми поглотителями. Часть пучка мощностью в несколько милливатт отображается на CCD-матрице в увеличенном виде.
