Измерительный инструмент геометрии FPM

положениялазерныйCCD

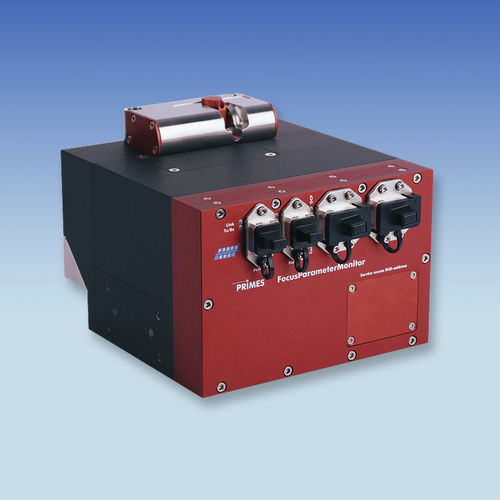

Прибор PRIMES FocusParameterMonitor (FPM) позволяет быстро определять параметры лазерного луча. Процессы измерения полностью управляются из существующих программ станка. Быстрое измерение лазерных лучей FocusParameterMonitor (FPM) - это первая на рынке система, позволяющая быстро определять параметры лазерного луча в зоне процесса. Ее преимущества: Он легко интегрируется в систему, а интерфейс полевой шины (PROFINET, PROFIBUS) обеспечивает простое подключение ко многим промышленным системам управления и сетям. На входе луча электрическое закрывающее устройство и защитное стекло предохраняют измерительный прибор от загрязнения. Луч, исходящий от лазера и обрабатывающей головки, направляется в прибор через отклоняющее зеркало. Луч достигает измерительных компонентов через делитель луча и еще одно отклоняющее зеркало. Мощность лазера измеряется калориметрически. Для этого лазер облучает поглотитель в течение определенного времени. С помощью известной теплоемкости, повышения температуры в испытуемом теле и периода облучения рассчитывается мощность. Блок анализа луча на основе камеры измеряет геометрию луча и его положение с помощью CCD-сенсора. Интерфейс промышленной шины в последнюю очередь передает данные измерений на системный контроллер. Дополнительный ПК не требуется. - Мощность лазера - Размеры луча - Положение луча при: - Длина волны: 1030-1090 нм - Максимальная мощность лазера: 8 кВт - Типичный период измерения: 0,3 с (для измерения луча)
