Тестер скорости передачи водяного пара C403M

скорости передачи кислородадля упаковкидля фотоэлектрического модуля

Обзор

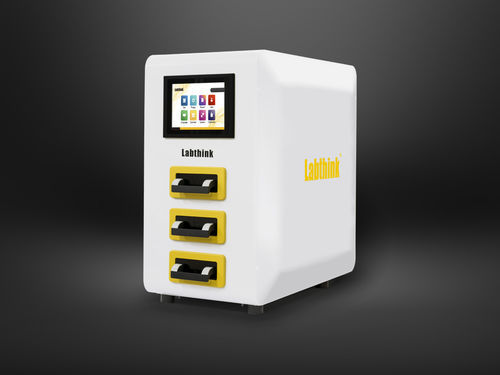

Прибор C403M Прибор для определения кислородо- и паропроницаемости C403M измеряет скорость проникновения кислорода (OTR) и водяного пара (WVTR) для пленок, упаковок и листовых материалов. Основан на кулонометрическом кислородном датчике и инфракрасном датчике водяного пара (компоненты Labthink), сконструирован в соответствии с ASTM D3985, ASTM F1249 и ISO 15106-2 и применим в фармацевтике, пищевой отрасли, медицинских изделиях, химии, фотоэлектрике и электронике.

Особенности изделия

• Интегрированное определение OTR и WVTR в одном приборе; режимы: комбинированный OTR+WVTR, только OTR, только WVTR.
• Одна установка образца обеспечивает автоматическое проведение комбинированных испытаний, исключая перекрёстное загрязнение.
• Одновременная оценка OTR и WVTR на одной пробе для сопоставимых результатов.

Кулонометрический кислородный датчик

• Кулонометрический датчик уровня ppb (Labthink) обеспечивает низкий предел обнаружения и абсолютный метод измерения согласно ASTM D3985.
• Не требует регулярной калибровки; ресурс выше по сравнению с традиционными датчиками.
• Высокая эффективность поглощения кислорода в пределах рабочего диапазона (≈95–98%).

Инфракрасный датчик водяного пара

• Инфракрасный WVTR датчик Labthink, спроектированный по ASTM F1249.
• Безрасходная конструкция для длительного срока службы; встроенные сигнализации и функции защиты.

Контроль температуры, влажности и газа

• Технология циркуляции воздуха 360° обеспечивает стабильность температуры.
• Автоматическое управление расходом и температурой газа-носителя во время испытания повышает точность.
• Генерация влажности по принципу NIST и высокоточные датчики температуры/влажности для мониторинга и записи в реальном времени.
• Опционально: система очистки газа GP-02 для подачи ультрачистого азота.
• Повторяемость системы до 0,02 cc/(m²·day).

Независимый дизайн из трёх ячеек

• Выдвижные испытательные ячейки с автоматическим зажимом образца для быстрой подготовки и надёжного уплотнения.
• Три независимые ячейки стандартной площади 50 см² позволяют параллельные испытания трёх образцов в одинаковых условиях с отдельной регистрацией данных.
• Производительность по образцам за один цикл увеличивается с двух до трёх.

Интеллектуальная система управления

• 10" сенсорный экран медицинского класса и настольная ОС для простого интерфейса.
• Полная автоматизация испытаний с автоматическим сохранением данных и интеллектуальными предупреждениями от множества датчиков.
• Встроенные функции: календарь, переключение языков, многоуровневый контроль доступа, сетевой порт для внешнего доступа и удалённых обновлений.

Совместное управление и программное обеспечение

• Опциональное платформенное ПО для централизованного управления одним или несколькими приборами и консолидации данных.
• Отображение в реальном времени показателей проницаемости, коэффициентов и температурно-влажностных кривых; профессиональные режимы для исследований.
• Опции: соответствие требованиям GMP по отслеживаемости данных и интеграция DataShield™ для централизованного безопасного управления данными.

Энергоэффективность и эксплуатационные преимущества

• Технология частотного регулирования и энергосберегающие компоненты уменьшают энергопотребление.
• Прибор способен работать автономно без постоянного подключения к компьютеру.
• Стабильные результаты вне условий профессиональной климатизированной лаборатории снижают затраты на оснащение и эксплуатацию.

Методика испытания
Подготовленный образец зажимается между камерами. С одной стороны подаётся кислород или увлажнённый газ, с другой — высокочистый азот. Пропущенные молекулы кислорода или воды переносятся потоком азота к датчику; по измеренной концентрации рассчитываются OTR/WVTR и сопутствующие показатели.

Применимые стандарты

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

Области применения (базовые / расширенные)

• Базовые — пленки, упаковки и листовые материалы: полимерные пленки, композитные пленки, соэкструдированные и металлизированные пленки, алюминиевые композиты, бутылки, пакеты, банки, коробки, листы PP/PVC/PVDC, металлические фольги, кремниевые пластины.
• Расширенные — крышки, задние слои для солнечных панелей, трубы (PPR), медицинские блистеры, топливные баки транспортных средств, корпуса аккумуляторов и другие компоненты для оценки OTR/WVTR.

Технические характеристики

• Модель: C403M
• Диапазон измерений (стандартная площадь 50 см²): OTR 0,05–200 cc/(m²·day); WVTR 0,05–40 g/(m²·day)
• Маска 5 см² (опция): OTR 0,5–2000; WVTR 0,5–400
• Разрешающая способность: 0,0001 cc/(m²·day) и 0,0001 g/(m²·day)
• Воспроизводимость: OTR 0,02 или 1%; WVTR 0,02 или 2% (взять большее)
• Температурный диапазон: 15–50 °C; колебание ±0,2 °C
• Диапазон влажности: 0%, 35–90% ±2% RH
• Испытательные ячейки: 3 комплекта (выдвижные, автоматический зажим)
• Размер образца: 4,2" × 4,2" (10,6 × 10,6 см)
• Толщина образца: ≤ 120 mil (3 мм)
• Площадь испытания: 50 см²
• Требования к газам: N2 99.999% и O2 99.5% (поставляет пользователь)
• Давление источника газа: ≥ 40,6 PSI / 280 kPa
• Размер порта: металлическая трубка 1/8"
• Габариты: 30,7" × 14,1" × 26,7" (78 × 36 × 68 см)
• Питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz
• Масса нетто: 176 lbs (80 кг)
• Стандартная комплектация: основной блок, пробоотборник, вакуумная смазка, Φ4 мм полиуретановая трубка
• Опции: GP-02, программное обеспечение, компьютер, требования GMP, CFR 21 Part 11, компрессор, DataShield™
