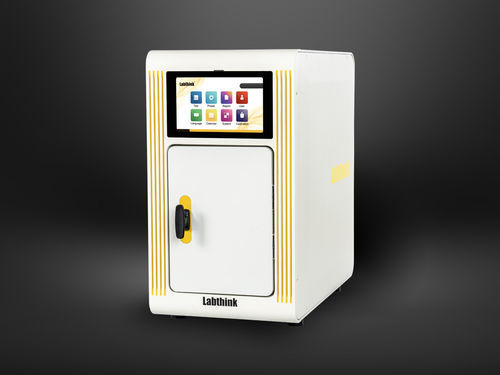

Тестер скорости передачи C401H

скорости передачи водяного параскорости передачи кислородаскорость проникновения водяных паров

Обзор
C401H — интегрированная система для определения скорости передачи кислорода (OTR) и водяного пара (WVTR), основанная на кулонометрическом кислородном датчике уровня ppb и инфракрасном датчике влажности. Разработана в соответствии со стандартами ASTM D3985, ASTM F1249, ISO 15106-2 и применима к плёнкам, упаковке, листовым материалам в фармацевтической, пищевой, медицинской, электронной и других отраслях.

Особенности

• Один прибор для комбинированных OTR+WVTR, только OTR или только WVTR испытаний.
• Одна установка образца обеспечивает оба измерения, снижая риск перекрестного загрязнения и ручных операций.
• Независимые ячейки для плёнки и упаковки в одном шкафу для прямого сравнения данных.

Кулонометрический кислородный датчик

• Сенсор уровня ppb для очень низких пределов обнаружения.
• Абсолютный метод измерения в соответствии с ASTM D3985; нет необходимости в регулярной калибровке.
• Продлённый срок службы (~3× по сравнению с традиционными датчиками) и поглощение кислорода 95–98%.

Инфракрасный датчик влажности

• Labthink инфракрасный датчик влажности, разработанный по ASTM F1249.
• Безрасходная конструкция для длительного срока службы; встроенные сигналы превышения предела и авто‑защита.

Контроль температуры и влажности

• 360° циркуляция воздуха обеспечивает стабильность температурных условий.
• Автоматическое управление расходом и температурой газа‑носителя; генерация влажности по NIST.
• Высокоточные датчики для мониторинга и записи в реальном времени.

Испытание плёнок и упаковки

• Многофункциональная испытательная ячейка для быстрой смены режимов плёнка/упаковка.
• Автоматический зажим обеспечивает равномерную силу и надежную герметичность для воспроизводимых результатов.

Интеллектуальная система управления

• 10" сенсорный экран медицинского класса с настольной ОС для простой работы.
• Полная автоматизация испытаний с автоматическим сохранением данных и многоуровневым доступом.
• Сетевой порт для внешнего доступа, передачи данных и удалённых обновлений.

Совместное управление несколькими приборами

• Опционное платформенное ПО для управления одним или несколькими приборами и централизованного хранения данных.
• Отображение в реальном времени кривых передачи, коэффициентов, температуры и влажности.
• Опции: соответствие GMP (отслеживаемость) и DataShield™ для централизованного управления данными.

Энергоэффективность

• Управление частотой и энергоэффективные компоненты снижают энергопотребление.
• Возможность автономной работы (ПК опционально) снижает затраты на оборудование и эксплуатацию лаборатории.

Принцип испытания
Предварительно обработанный образец зажимается между камерами. На одну сторону подается кислород (или газ‑носитель с контролируемой влажностью), на другую — высокочистый азот. Диффундировавшие молекулы переносятся газовым потоком к датчику; по измеренным концентрациям рассчитываются OTR/WVTR.

Нормы
ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129

Области применения
Базовые приложения

• Плёнки: пластиковые, композитные, соэкструзионные, металлизированные, алюминиевые композиты и т.д.
• Упаковка: бутылки, пакетики, банки, коробки, барабаны из пластика, бумаги/композитов, стекла, металла.
• Листы: PP, PVC, PVDC, металлические фольги, резиновые листы, кремниевые пластинки.

Расширенные применения

• Крышки, компоненты ЖК‑дисплеев, материалы задних листов для солнечных модулей, трубы PPR, медицинские блистеры, стерильные повязки, корпуса батарей.

Технические параметры (выдержка)
Стандартная площадь: 50 см²; Диапазон OTR: 0,01–200 cc/(m²·day); Диапазон WVTR: 0,005–50 g/(m²·day); Диапазоны для упаковки: 0,00005–1 cc/(pkg·day) и 0,00002–0,25 g/(pkg·day); Разрешение: 0,0001; Повторяемость: OTR 0,01 cc/(m²·day) или 1 %; WVTR 0,005 g/(m²·day) или 2 %; Температура: 15–50 °C (±0,2 °C); Влажность: 0%, 35–90% ±2%

Технические характеристики (выдержка)
Размер плёнки: 4,2" × 4,2" (10,6 × 10,6 см); Толщина образца ≤ 3 мм; Габариты контейнера ≤ Φ100 мм × 250 мм; Газ‑носитель: N2 99,999% (от пользователя); Давление газа ≥ 40,6 PSI / 280 kPa; Габариты: 68 × 40 × 68 см; Вес: 75 кг; Питание: 120 VAC 60 Hz или 220 VAC 50 Hz

Опции и комплектация

• Опции: GP-02 очиститель газа, DataShield™, GMP компьютерная система, CFR 21 Part 11, дополнительные тест‑ячейки, маски, ПО, ПК.
• Стандартная комплектация: основной блок, пробоотборник, вакуумная смазка, полиуретановая трубка Φ4 мм.

Технические характеристики

• Модель: C401H
• Принципы измерения: кулонометрический датчик O2 (ppb) + инфракрасный датчик влажности
• Соответствие стандартам: ASTM D3985, ASTM F1249, ISO 15106-2 и другим перечисленным стандартам
