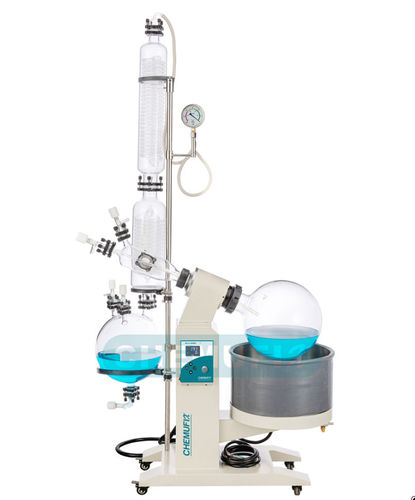

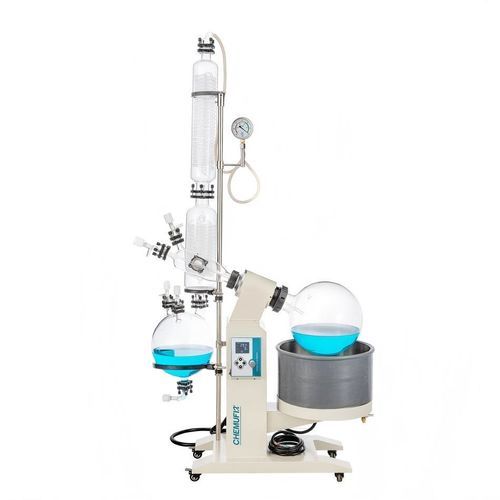

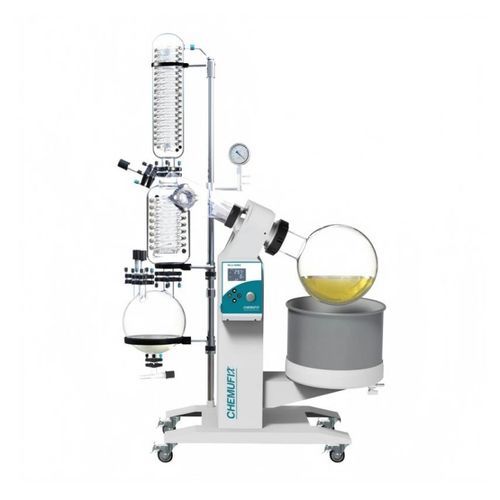

Ротационный испаритель RE-LA series

для лабораторийдля жидкостейдля растворителя

Ротационный испаритель большой вместимости

Применение
Серия RE-LA — это ротационный испаритель большой вместимости с роторной колбой большого диаметра и большой площадью испарения. Вакуумная водяная баня с нагревом по вращающемуся краю повышает эффективность распространения испарения. Подходит для мелкомасштабных применений в биологических, фармацевтических, химических и пищевых лабораториях и производстве. Система может комплектоваться насосами вакуума с возвратом воды, мембранными насосами, насосами низкотемпературного цикла (вакуум), циркуляционными охладителями, термостатами и насосами циркуляции холодоносителя низкой температуры.

Особенности

• Взрывозащищённая конструкция — опция.
• Двойное вращающееся уплотнение из тефлона (PTFE) и фторкаучука (патент) для обеспечения высокого вакуума.
• Импортированная продвинутая система частотного управления и точная, надёжная система контроля температуры.
• Переключающий вакуумный клапан позволяет непрерывно собирать дистиллят без влияния на вакуум в системе.
• Водяная баня (опционально — масляная) с электрическим подъёмом; доступен ручной подъём; простота эксплуатации.
• PTFE-сливной клапан: коррозионно-стойкий и не загрязняющий.
• Дополнительные комплекты стеклянной посуды — опция.

Технические данные (таблица)
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | Цифровой дисплей, бесступенчатая частотная регулировка | Цифровой дисплей, бесступенчатая частотная регулировка | Цифровой дисплей, бесступенчатая частотная регулировка | Цифровой дисплей, бесступенчатая частотная регулировка
Rotary speed | 10–140 об/мин | 10–140 об/мин | 10–130 об/мин | 10–110 об/мин
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | Вертикальная двойная змеевиковая трубка | Вертикальная, основной + вспомогательный охлад и высокоэффективная тройная циркуляция | Вертикальная, основной + вспомогательный охлад и высокоэффективная тройная циркуляция | Вертикальная, основной + вспомогательный охлад и высокоэффективная тройная циркуляция
Water/Oil bath | Водяная баня из нержавеющей стали (может быть заменена на масляную) | Водяная баня из нержавеющей стали (может быть заменена на масляную) | Водяная баня из нержавеющей стали (может быть заменена на масляную) | Водяная баня из нержавеющей стали (может быть заменена на масляную)
Temperature range | Цифровой дисплей, от комнатной до 99°C (масляная баня до 180°C) | Цифровой дисплей, от комнатной до 99°C (масляная баня до 180°C) | Цифровой дисплей, от комнатной до 99°C (масляная баня до 180°C) | Цифровой дисплей, от комнатной до 99°C (масляная баня до 180°C)
Vacuum degree | 399.9 Pa (ниже 3 mmHg) | 399.9 Pa (ниже 3 mmHg) | 399.9 Pa (ниже 3 mmHg) | 399.9 Pa (ниже 3 mmHg)
Evaporating capability | Вода ≥ 2 L/h; Спирт ≥ 4 L/h | Вода ≥ 2 L/h; Спирт ≥ 4 L/h | Вода ≥ 3.2 L/h; Спирт ≥ 6.5 L/h | Вода ≥ 5 L/h; Спирт ≥ 11 L/h / Вода ≥ 9 L/h; Спирт ≥ 19 L/h (диапазоны для больших моделей)
Elevating mode | Электрический | Электрический | Электрический (или ручной) | Электрический и ручной
Elevating stroke | 0~150 mm | 0~150 mm | 0~160 mm | 0~190 mm / 0~230 mm (крупнейший)
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz (для некоторых конфигураций)
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW (большие модели)
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

Технические характеристики

• Серия: RE-LA Series (модели: RE-LA-5, RE-LA-10, RE-LA-20, RE-LA-50).
• Объём ротационной колбы: 5 L / 10 L / 20 L / 50 L (в зависимости от модели).
• Объём приёмной колбы: 3 L / 5 L / 10 L / 20 L (в зависимости от модели).
• Диаметры фланца: Φ50 mm (RE-LA-5), Φ95 mm (RE-LA-10/20), Φ125 mm (RE-LA-50).
• Управление ротором: цифровой дисплей с бесступенчатым регулированием частоты.
• Диапазоны скорости: до 140 об/мин (малые модели) до 110 об/мин (крупнейшая).
• Мощность ротора: от 40 W до 120 W (зависит от модели).
• Конденсация: вертикальные двойные/змеевиковые или основной+вспомогательный/высокоэффективные многоконтурные конденсаторы.
• Водяная баня: стандарт — водяная баня из нержавеющей стали; опция — масляная баня (более высокий температурный диапазон).
• Температурный диапазон: от комнатной до 99°C (опция масляной бани до 180°C).
• Вакуум: до ~399.9 Pa (ниже 3 mmHg).
• Производительность испарения (примерно): вода 2–9 L/h (в зависимости от модели); спирт выше (примерно 4–19 L/h в зависимости от модели).
• Подъём: электрический подъём в стандартной комплектации; некоторые модели предлагают комбинированный элект/ручной подъём; ходы от 0–150 мм до 0–230 мм.
• Питание и потребление: типично 220–240V/50Hz; некоторые промышленные конфигурации 380V/50Hz; общая мощность примерно от 2.2 kW до 8.3 kW в зависимости от модели.
• Габариты: зависят от модели (примеры: RE-LA-5: 765×400×1070 mm; RE-LA-10: 920×550×1700 mm; RE-LA-20: 1250×600×2100 mm; RE-LA-50: 1320×770×2340 mm).
• Опции и аксессуары: взрывозащищённое исполнение, дополнительные комплекты стеклянной посуды, альтернативные типы вакуумных насосов, циркуляционные охладители или чиллеры и прочие вспомогательные устройства.
