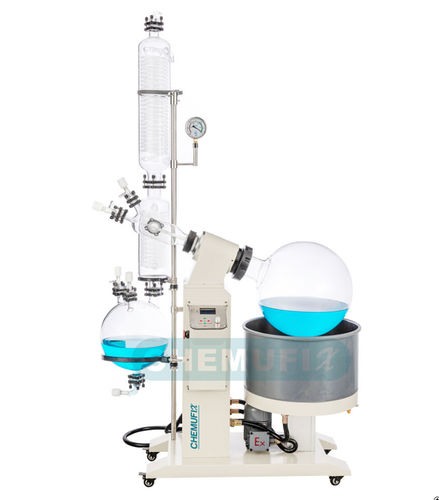

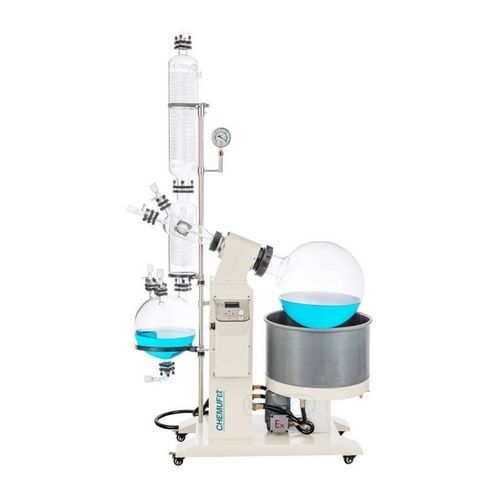

Вакуумный испаритель RE-LA Ex series

ротационныйдля лабораторийдля жидкостей

Обзор
Вакуумный ротационный испаритель большой емкости Labfreez™ серия RE-LA Ex оснащён баллонами большого диаметра, водяной ванной из SUS304 и периферийным нагревом при вращении для повышения эффективности испарения и диффузии раствора. Подходит для НИОКР и мелкосерийного производства в биотехнологии, фармацевтике, химии и пищевой промышленности. Может быть укомплектован различными вакуумными насосами, циркуляционными охладителями и устройствами управления температурой.

Особенности

• Двойное вращающееся уплотнение: тефлон (PTFE) + фторкаучук (патентованная технология) для надёжного высокого вакуума.
• Современная система частотного управления и точное регулирование температуры.
• Клапан переключения вакуума позволяет непрерывно собирать раствор без нарушения вакуума системы.
• Подъём водяной ванны: электрический или ручной вариант для удобства эксплуатации.
• Сливной кран из PTFE: коррозионно-стойкий и не загрязняет.

Взрывозащищённые двигатели

• Мощность двигателя подбирается в зависимости от вязкости смеси.
• Класс взрывозащиты: dIIBT4.
• Доступные мощности: 90 Вт, 180 Вт, 370 Вт.
• Конструкция предотвращает образование искр при работе.

Взрывозащищённый блок управления

• Корпус из качественной сварной стали с электростатическим напылением высокого напряжения.
• Шины и выводы выполнены с усиленной безопасной конструкцией.
• Разработана отечественная схема управления с защитами: перенапряжение, пониженное напряжение, токовая защита, перегрузка и перегрев.
• Класс взрывозащиты: dIIBT4.
• Цифровой дисплей скорости и цифровой дисплей температуры с онлайн-контролем.
• Функция удержания скорости и PID-регулирование температуры (стандартный диапазон: температура окружающей среды до 99°C).
• Опция: высокотемпературная ванна до 180°C.
• Взрывозащищённый гибкий соединительный шланг: огнестойкий, коррозионностойкий, влагостойкий, стойкий к старению.

Взрывозащищённый электрический нагревательный элемент

• Трубчатый нагреватель преобразует электрическую энергию в теплоту для ванны; конструкция из холодносваренной нержавеющей стали.
• Высоковольтное электростатическое напыление и усиленная конструкция безопасности шин/выводов.
• Класс взрывозащиты: dIIBT4; стойкость к коррозии, воде и маслам; устойчивость к старению.
• Варианты напряжения: 220 В, 380 В. Варианты мощности: 3 кВт, 4.5 кВт, 6 кВт, 8 кВт.
• Нержавеющая сталь SUS304 обеспечивает хорошую теплопроводность, изоляцию, низкий ток утечки и долгий срок службы.

Стандарты взрывозащиты

• Маркировка dIIBT4: подходит для использования в помещениях класса IIB и для газовых групп с температурной группой воспламенения T4.
• Взрывозащищённая (взрывобезопасная) конструкция (GB3836.2) изолирует источники воспламенения.
• Классификация взрывозащищённого электрооборудования (класс II) подразделяется по MESG или MICR на IIA, IIB, IIC.
• Группы температур воспламенения газов: T1–T6; T4 соответствует 135°C ≤ температура воспламенения ≤ 200°C.

Вакуумный ротационный испаритель большой емкости — Технические характеристики (таблица)
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
Ёмкость ротационного баллона | 5 L | 10 L | 20 L | 50 L
Фланцевый диаметр | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
Ёмкость приёмной ёмкости | 3 L | 5 L | 10 L | 20 L
Управление вращением | Частотное управление бесступенчатое (все модели)
Скорость вращения | 10 ~ 140 об/мин | 10 ~ 130 об/мин | 10 ~ 130 об/мин | 10 ~ 110 об/мин
Мощность вращающегося мотора (W) | 40 W | 90 W | 180 W | 370 W
Класс взрывозащиты | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
Конденсационная трубка | Вертикальная двойная змеевиковая трубка | Вертикальная, основное + вспомогательное охлаждение, высокоэффективная трехконтурная циркуляция (для больших моделей) | Вертикальная, основной + вспомогательный | Вертикальная, основной + вспомогательный
Ванна | Водяная ванна из нержавеющей стали SS304 с покрытием (все модели)
Темп. диапазон | ЖК-цифровой дисплей, от температуры окружающей среды до 99°C ±1°C (стандарт); опция до 180°C
Степень вакуума | 399.9 Pa (ниже 3 mmHg)
Вакуумное уплотнение | Тефлон + фторкаучук двойное уплотнение
Производительность испарения | RE-LA-5Ex: Вода ≥ 2 L/h; Спирт ≥ 5.4 L/h | RE-LA-10Ex: Вода ≥ 3.2 L/h; Спирт ≥ 8.6 L/h | RE-LA-20Ex: Вода ≥ 5 L/h; Спирт ≥ 14.3 L/h | RE-LA-50Ex: Вода ≥ 9 L/h; Спирт ≥ 19 L/h
Режим подъёма | Ручной (все модели)
Ход подъёма | RE-LA-5Ex: 0 ~ 150 mm | RE-LA-10Ex: 0 ~ 160 mm | RE-LA-20Ex: 0 ~ 190 mm | RE-LA-50Ex: 0 ~ 180 mm
Питание | RE-LA-5Ex & RE-LA-10Ex: 220–240V/50Hz/60Hz | RE-LA-20Ex & RE-LA-50Ex: 380V/50Hz/60Hz
Общая мощность | RE-LA-5Ex: 3.1 kW | RE-LA-10Ex: 3.8 kW | RE-LA-20Ex: 6.3 kW | RE-LA-50Ex: 8.3 kW
Размеры корпуса (mm) | RE-LA-5Ex: 835 × 400 × 1090 | RE-LA-10Ex: 920 × 550 × 1700 | RE-LA-20Ex: 1250 × 600 × 2100 | RE-LA-50Ex: 1320 × 770 × 2140
Размеры блока управления (mm) | 500 × 455 × 985 (типично) / RE-LA-50Ex: 500 × 455 × 985
Вес | RE-LA-5Ex: 118 kg | RE-LA-10Ex: 143 kg | RE-LA-20Ex: 173 kg | RE-LA-50Ex: 200 kg

Включённые изображения (иллюстративно)
На странице продукта доступны изображения изделия и иллюстрации фабрики/упаковки/запчастей для справки (галерея, типичное применение, запасные части, упаковка, вид фабрики).

Технические характеристики

• Серия моделей: RE-LA Ex Series (RE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex, RE-LA-50Ex).
• Применение: НИОКР и мелкосерийное производство в биологической, фармацевтической, химической и пищевой отраслях.
• Класс взрывозащиты: ExdIIBT4 для двигателей и блоков управления.
• Система вакуумного уплотнения: тефлон (PTFE) + фторкаучук двойное уплотнение.
• Управление вращением: частотное, бесступенчатая скорость, цифровой дисплей.
• Индикация: цифровая индикация скорости и температуры; PID-регулирование температуры.
• Стандартный температурный диапазон: от комнатной температуры до 99°C ±1°C; опция до 180°C для ванны.
• Производительность испарения (по модели): до Вода 9 L/h / Спирт 19 L/h (модель 50 L).
• Варианты питания и мощности нагрева: 220–240 V или 380 V в зависимости от модели; мощность нагрева до 8 kW.
• Материалы: водяная ванна из SUS304; коррозионностойкие нагревательные элементы и компоненты.
• Режим подъёма: ручной (опция электрического подъёма доступна).
